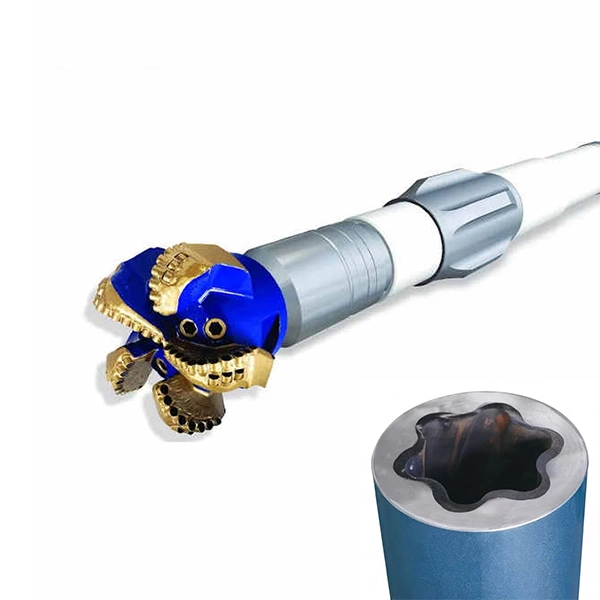

ھاۋا ئاكتىپ ئالماشتۇرۇش ماتورى
CLICK_ENLARGE
ئۇ پىرىسلانغان ھاۋانى ۋاسىتە قىلىپ ، يۆنىلىشلىك ۋە بىرىكمە بۇرغىلاشنىڭ ھاۋا بۇرغىلاشتا كۈچ سۈپىتىدە ئىشلىتىلىدۇ. ئۇ تەڭپۇڭ بۇرغىلاش ۋە كۆمۈر كان بۇرغىلاشتا كۆرۈنەرلىك ئەۋزەللىككە ئىگە ، بۇلۇڭ ۋە بىرىكمە بۇرغىلاشتا يۇقىرى ئۈنۈمگە ئىگە. ئۇنىڭ ئۆمرى ئۇزۇن ، بۇرۇلۇش مومېنتى ۋە ئېغىش ئەۋزەللىكى بار. ئۇنىڭ يۇقىرى سۈپەتلىك يەر شارى بازىرىدىكى ئالدىنقى ئورۇندا تۇرىدۇ.
ئۆلچىمى:
57mm 73mm 89mm 95mm 102mm 120mm
ئاساسىي پارامېتىرلار ۋە ئىقتىدار سانلىق مەلۇماتلىرى.
| تىپ | بەدەننىڭ ئاخىرقى OD ، mm | ئىشلەۋاتقان OD ، mm | Bit OD, mm | تېما تىپى | باش سانى | دەرىجە سانى | ئېقىش نىسبىتى | ئايلىنىش سۈرئىتى | باشلاش بېسىمى زىيان ، Mpa | خىزمەت بېسىمىنى يوقىتىش ، Mpa | Torque, N.m | WOB, kN | Max WOB, kN | Power, KW | ||
| ئۇزۇنلۇقى ، mm | ||||||||||||||||
| Upper end | تۆۋەنرەك | |||||||||||||||
| K5LZ57 | 57 | 63 | 65～89 | 11/2REG | 11/2REG | 5:06 | 1 | 3.0～5.0 | 240～400 | 0.2 | 0.5 | 128 | 2 | 5 | 4.2 | 3250 |
| K5LZ65 | 66 | 74 | 79～95 | 11/2REG | 11/2REG | 5:06 | 1 | 4.0～6.0 | 194～291 | 0.2 | 0.5 | 212 | 3 | 6 | 5.3 | 3500 |
| K5LZ73 | 75 | 83 | 89～102 | 23/8REG | 23/8REG | 5:06 | 1 | 5.0～8.0 | 196～313 | 0.2 | 0.5 | 295 | 5 | 10 | 7 | 4220 |
| K5LZ79-2 | 80 | 89 | 102～120 | 23/8REG | 23/8REG | 5:06 | 1 | 8.0～10.0 | 199～245 | 0.3 | 1 | 500 | 5 | 10 | 13.5 | 4495 |
API بۇرغىلاش جۇڭگو تۆۋەنكى بۇرغىلاش لاي ماتورى لاي ئارقىلىق ھەرىكەتلىنىدىغان بىر خىل تۆۋەنگە بۇرغىلاش قورالى. لاي پومپىسىدىكى لاي ئايلانما كلاپان ئارقىلىق ماتورغا كىرىدۇ ، ھەمدە ماتور كىرىش ئېغىزى بىلەن چىقىش ئېغىزى ئارىسىدىكى بېسىم تۆۋەنلەيدۇ ، بۇنداق بېسىم تۆۋەنلەش ماتورنىڭ ئايلىنىشىنى ئىلگىرى سۈرىدۇ ھەمدە بۇرۇلۇش ۋە ئايلىنىش سۈرئىتىنى ئۇنىۋېرسال ئوق ۋە يەتكۈزۈش ئوق ئارقىلىق ئاستا-ئاستا يەتكۈزىدۇ. . تۆۋەنگە چۈشۈرۈلگەن ماتورلۇق مۈلۈك ئاساسلىقى ئۇنىڭ مۈلۈك پارامېتىرلىرىغا باغلىق. بۇ مەھسۇلات يۇقىرى ۋە يېڭى سىر ئىشلىتىش تېخنىكىسىنى ئىشلىتىپ ، ئەنئەنىۋى تېخنىكا كەلتۈرۈپ چىقارغان روتورنىڭ سىرلىنىشىنىڭ ئالدىنى ئالىدۇ. ئۇنىڭ كۈچى ۋە تۇرمۇشى زور دەرىجىدە ئۆستى. ئۇ گورىزونتال يۆنىلىشلىك بۇرغىلاش ، بىرىكمە بۇرغىلاش ، گۇرۇپپا قۇدۇق ، پىيادىلەر يولى قۇدۇقلىرى ۋە قۇدۇق قېزىش ، توڭلىتىش تۇرۇبىسى مەشغۇلاتى قاتارلىقلارغا ماس كېلىدۇ.downhole بۇرغىلاش ماتورى
Downhole ماتورى بىر خىل مۇسبەت يۆتكىلىشچان ماتور (PDM).يۇقىرى بېسىملىق بۇرغىلاش سۇيۇقلۇقى بۇرغىلاش غولىدىن تۆۋەنكى ماتورغا كىرگەندىن كېيىن ، سۇيۇقلۇق بېسىم روتورنى ئايلاندۇرۇشقا ئايلاندۇرىدۇ ، بۇ بۇرۇلۇش مومېنتىنى ئاز-ئازدىن بۇرايدۇ.
قۇدۇقنىڭ چوڭ-كىچىكلىكى 1 7/8 "~ 26" بولغان ھەرخىل تۆۋەنگە چۈشۈرۈلگەن ماتورلۇق قۇراشتۇرۇشلار 24 ئاساسلىق ئۆلچەم ئۆلچىمى (ستورنىڭ سىرتقى دىئامېتىرى ئارقىلىق پەرقلىنىدۇ): 1-11 / 16 "، 2-1 / 8" ، 2-3 / 8 ", 2-7 / 8", 3-1 / 8 ", 3-1 / 2", 3-3 / 4 ", 4", 4-1 / 8 ", 4-3 / 4", 5 ", 5-1 / 4 ", 5-7 / 8", 6-1 / 4 ", 6-1 / 2", 6-3 / 4 ", 7-1 / 4", 7-3 / 4 ", 8 ", 8-1 / 4", 8-1 / 2 ", 9", 9-5 / 8 ", 11-1 / 4".
قۇرۇلما شەكلىئۆز ئىچىگە ئالىدۇتۈز ، يەككە ئەگمە ، قوش ئەگمە ، بۇلۇڭنى تەڭشىگىلى بولىدۇ. ئىسسىققا چىداملىق تېمپېراتۇرا دائىرىسى 250 ° F (120 ℃) ياكى 250 less (120 less) دىن تۆۋەن ، 250 ℉ (120 ℃) دىن 355 ℉ (180 ℃) ئارىلىقىدا. بىز يەنە بارلىق ئۆلچەملەرنى تەمىنلىيەلەيمىزماينى ئاساس قىلغان لايغا چىداملىق ماتور ۋە تويۇنغان تۇز سۈيى لايغا چىداملىق ماتور.
ئالاھىدە ئىقتىدارلىرى
ھەر خىل ئايلىنىش نىسبىتى ۋە بۇرۇلۇش مومېنتى ، يۇقىرى ئۈنۈملۈك ، ئېقىش دائىرىسى كەڭ ، مەشغۇلات ئوڭۇشلۇق ، ئاسراش ئاسان ، ئىشەنچلىكلىكى يۇقىرى ، ئۆمرى ئۇزۇن.
بىخەتەر قوللىنىشچان پروگرامما
يېتەرلىك كۈچ ۋە ئالاھىدە لايىھەلەنگەن كۆپ خىل چۈشۈپ كېتىشتىن ساقلىنىش ئۈسكۈنىلىرى بىخەتەر بۇرغىلاش مەشغۇلاتىغا كاپالەتلىك قىلىدۇ.
ئادەتتىكى چۈشۈش ماتورى تۆۋەندىكى زاپچاسلاردىن تەركىب تاپىدۇ:
(1) لەيلىمە قۇراشتۇرۇش ياكى ئۆتۈشمە كلاپان قۇراشتۇرۇش
(2) روتورنىڭ تامغا قارشى قۇراشتۇرۇش
(3) توك بۆلۈمى قۇراشتۇرۇش
(4) ئۇنىۋېرسال ئوقنى قۇراشتۇرۇش
(5) يىغىلىش
ئادەتتىكى چۈشۈش ماتورىدىن باشقا ، ئالاھىدە زاپچاسلار ئۈچۈن تۆۋەندىكى زاپچاسلار بۇرغىلاش مەشغۇلاتىنىڭ ھەر خىل تەلەپلىرىنى قاندۇرۇش ئۈچۈن ، تۆۋەن سۈرئەتلىك ماتورنى ھاسىل قىلالايدۇ:
(1) يۆنىلىشلىك بىرلەشمە
(2) ئەگمە بوغۇم (ئۆتۈشمە يولنىڭ ئاستى ياكى ئاستىغا ئورنىتىلغان)
valve to make up تاق ياكى قوش ئەگمە شەكىللىك ماتور)
(3) ئۆتۈشمە يول بۆلىكى
(4) مۇقىم ئەگمە تۇرالغۇ (0 ~ 3 ° مۇقىم بۇلۇڭلۇق)
(5) تەڭشىگىلى بولىدىغان ئەگمە ئۆي
(6) قۇراشتۇرۇش قۇرۇلمىسىدىكى تۇرالغۇ تۇراقلاشتۇرغۇچ
(7) ئۆزگىرىشچان تۇراقلاشتۇرغۇچ
تۆۋەنگە بۇرغىلاش ماتورى
(بەزى مودېللار سىزنىڭ پايدىلىنىشىڭىز ئۈچۈن بۇ يەردە ، تېخىمۇ كۆپ مودېللار ۋە deatils pls بىز بىلەن ئالاقىلىشىڭ.)
(ئەلۋەتتە ، سىزمۇ تەپسىلىي رەسىم بىلەن تەمىنلىسىڭىزلا ، خاسلاشتۇرۇشقا بولىدۇ.
ھەر بىر تۆشۈك لاي ماتورى كەسپىي سىناق ئورۇنلىرىدا سىناق قىلىنىدۇ ، يەتكۈزۈلگەن قۇدۇق لاي ماتورى% 100 لاياقەتلىك لاياقەتلىك ، ئاندىن سىناق دوكلاتى سىزگە تەمىنلىنىدۇ.
ھەر بىر تۆشۈكلۈك لاي ماتور ياخشى خىزمەت ۋە توغرا مەشغۇلات بىلەن ئۇدا 7 ~ 10 كۈن ئىشلىيەلەيدۇ.
ئەلۋەتتە ، توردا سېتىشتىن كېيىنكى مۇلازىمەتنىمۇ خالىغان ۋاقىتتا ئىشلەتكىلى بولىدۇ.
تىپ | 5LZ73 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 7.0 | 5LZ120 7.0 | |
Hole Size | Mm | 95~121 | 114~152 | 118~152 | 118~152 | 118~152 | 149~200 |
In | 33/4~43/4 | 41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
تېما تىپى | ئۈستى | 23/8"REG | 23/8"REG | 27/8"REG | 27/8"TBG | 27/8"REG | 31/2"REG |
ئاستى | 23/8"REG | 23/8"REG | 27/8"REG | 27/8"REG | 27/8"REG | 31/2"REG | |
نوزۇز بېسىمنىڭ تۆۋەنلىشى | Mpa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~3.5 | 1.4~7 | 1.4~7 |
ئېقىشنى تەۋسىيە قىلىڭ | L / S. | 3~8 | 3~8 | 7~12 | 7~11 | 6~10 | 9~14 |
Bit rotary | R / Min | 109~291 | 95~200 | 90~195 | 120~240 | 90~200 | 95~200 |
ماتورلۇق بېسىم تۆۋەنلەيدۇ | Mpa | 2.4 | 2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
خىزمەت بېسىمى | N.M. | 460 | 628~838 | 1260~1630 | 723~960 | 750~1020 | 1480~1820 |
ئارقىغا بۇرۇلۇش مومېنتى | N.M. | 650 | 1300 | 2200 | 1500 | 1550 | 2440 |
چىقىرىش قۇۋۋىتى | KW | 4.7~12.5 | 7.3~15.3 | 13.6~29.5 | 18~24 | 8.3~18.5 | 16.4~34.5 |
تەۋسىيە قىلىنغان بىت ئېغىرلىقى | T | 4.7~12.5 | 2.0 | 2.5 | 1.0 | 2.5 | 3 |
ئەڭ چوڭ ئېغىرلىقى | T | 2.5 | 3.0 | 5 | 1.5 | 5 | 5 |
ئۇزۇنلۇقى | تۈز | 3450 | 3570 | 4450 | 2500 | 3590 | 5085 |
يەككە ئەگرى سىزىق | 3450 | 4675 | 3590 | 5335 | |||
ئېغىرلىقى | تۈز | 100 | 98 | 140 | 89 | 120 | 390 |
يەككە ئەگرى سىزىق | 102 | 150 | 120 | 420 | |||
تىپ | 5LZ165 7.0 | 5LZ165 7.0 | 5LZ172 7.0 | 5LZ197 7.0 | 5LZ210 7.0 | 5LZ244 7.0 | |
Hole Size | Mm | 213~251 | 213~251 | 213~251 | 251~311 | 251~375 | 311~445 |
In | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
تېما تىپى | ئۈستى | 41/2"REG | 41/2"REG | 41/2"REG | 51/2"REG | 65/8"REG | 65/8"REG |
ئاستى | 41/2"REG | 41/2"REG | 41/2"REG | 65/8"REG | 65/8"REG | 75/8"REG | |
نوزۇز بېسىمنىڭ تۆۋەنلىشى | Mpa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 |
ئېقىشنى تەۋسىيە قىلىڭ | L / s | 20~28 | 20~28 | 25~35 | 25~57 | 35~50 | 50~75 |
Bit rotary | R / min | 90~160 | 80~150 | 90~160 | 86~196 | 100~160 | 100~160 |
ماتورلۇق بېسىم تۆۋەنلەيدۇ | Mpa | 2.4 | 3.2 | 4.0 | 4.0 | 4.0 | 4.0 |
خىزمەت بېسىمى | ن | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
ئارقىغا بۇرۇلۇش مومېنتى | ن | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
چىقىرىش قۇۋۋىتى | Kw | 31.6~56.2 | 37~69.4 | 60.4~107.4 | 70~160 | 115~183 | 140~225 |
تەۋسىيە قىلىنغان بىت ئېغىرلىقى | T | 8 | 8 | 10 | 16 | 17 | 18 |
ئەڭ چوڭ ئېغىرلىقى | T | 16 | 16 | 16 | 24 | 28 | 30 |
ئۇزۇنلۇقى | تۈز | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
يەككە ئەگرى سىزىق | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 | |
ئېغىرلىقى | تۈز | 742 | 820 | 930 | 1140 | 1460 | 1980 |
يەككە ئەگرى سىزىق | 772 | 850 | 970 | 1195 | 1520 | 2050 | |
قۇۋۋەت بۆلۈمى:
تاشلاشقا قارشى تۇرۇش ئۈسكۈنىسى
Ball Drive Universal Shaft Assy
ABH Assy
Driveshaft Mandrel TC رادىئاتسىيە تاقاشنى تاماملىدى
پۈتكەن تۇرالغۇ يەتكۈزۈش ئوق مەركىزى
توك بۆلۈمى سىناق ئورۇندۇقى تۆۋەنكى ماتورلۇق سىناق ئورۇندۇقى
تۆۋەنگە بۇرغىلاش ماتورى تۆۋەنگە بۇرغىلاش ماتورى
