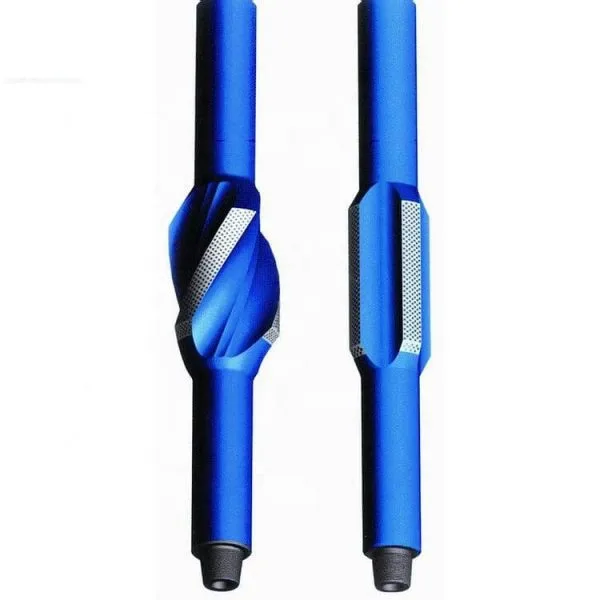

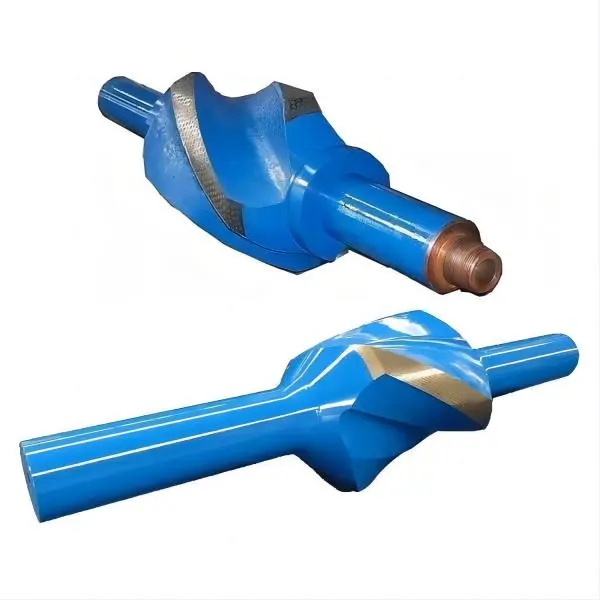

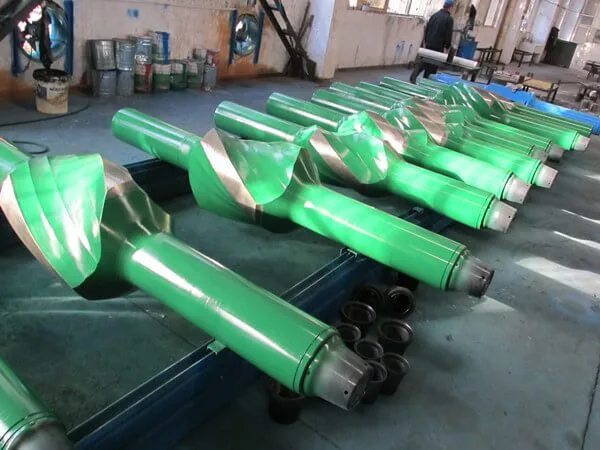

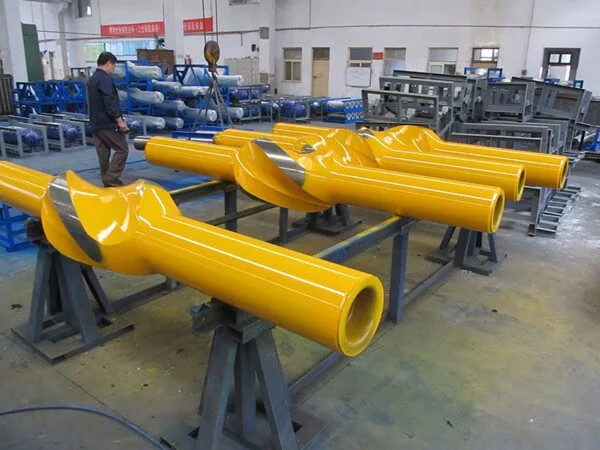

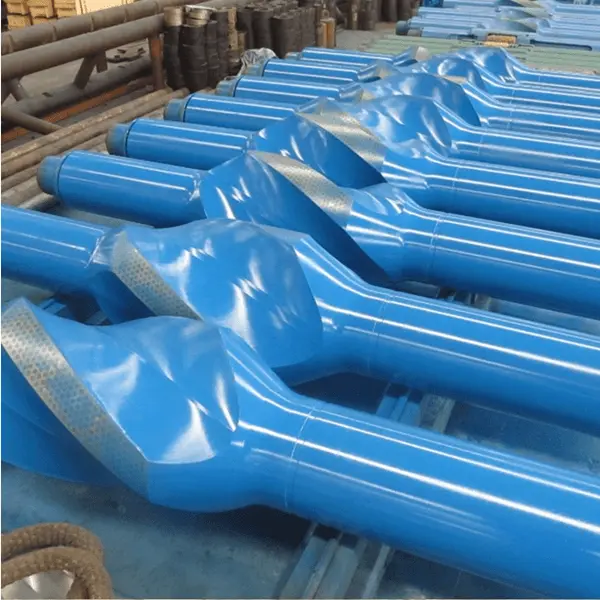

Çukur stabilizatory, buraw siminiň aşaky deşik gurnamasynda (BHA) ulanylýan aşaky enjamlaryň bir bölegi. Bilgeşleýin ýoldan çykmakdan, yrgyldylardan gaça durmak we buraw edilýän deşikiň hilini üpjün etmek üçin çukurdaky BHA-ny mehaniki taýdan durnuklaşdyrýar. Bularyň ikisi hem ýokary güýçli polatdan ýasalan çukur silindr göwrüminden we durnuklaşdyryjy pyçaklardan durýar. Pyçaklar göni ýa-da spiral bolup biler we köýnek garşylygy üçin gaty berkdir.

Häzirki wagtda nebit ýatagynda esasan üç görnüşli buraw stabilizatory bar.

1. Bir polatdan doly işlenip düzülen integral stabilizator. Bu görnüş adaty we giňden ulanylýar.

2. Pyçaklar ýeňiň üstünde ýerleşip, soňra bedene nurbat edilip bilinýän ýeň stabilizatory. Burawlanan guýynyň golaýynda hiç hili abatlaýyş desgasy ýok bolsa, bu görnüş tygşytly bolup biler.

3. Kebşirlenen pyçaklar stabilizatory, pyçaklar bedene kebşirlenýär. Bu görnüş, adatça pyçaklary ýitirmek töwekgelçiligi sebäpli nebit guýularynda maslahat berilmeýär, ýöne suw guýulary burawlananda ýa-da arzan nebit ýataklarynda yzygiderli ulanylýar.

Adatça 2-den 3-e çenli stabilizator BHA-a ýerleşdirilýär, şol sanda buraw bitiniň ýokarsynda (bit stabilizatory) we buraw ýakalarynyň arasynda (sim stabilizatorlary) bir ýa-da ikisi.

Düşündiriş:

Giriş tizligini ýokarlandyrmak we deşikleriň gyşarmak meselelerini gözegçilikde saklamak üçin aşaky buraw stabilizatorlarynyň doly hatary. Bu stabilizatorlaryň hemmesi (buraw bitiniň görnüşi, buraw siminiň görnüşi, spiral pyçak, göni pyçak, integral pyçak, kebşirlenen pyçak, ýeň görnüşi we poslamaýan polat magnit däl görnüşleri goşmak bilen) iň berk gözegçilik we hil barlagy standartlaryna (API SPEC) laýyk gelýär. .). Allhli garyndy stabilizatorlary dürli konfigurasiýalar we deşik ululyklary üçin AISI 4145H üýtgedilen ýylylyk bilen işleýän polatdan öndürilýär.

Aýratynlyklary:

1. Ölçegler we konfigurasiýalar, pyçagyň ululyklaryny, birikmelerini we materialyň görnüşlerini goşmak bilen operatoryň talaplaryna laýyklykda öndürilip bilner.

2. Stabhli stabilizator birikmeleri guty xbox, pin x guty ýa-da operatoryň talap edişi ýaly düzülip bilner.

3. Softumşak formasiýalary burawlamak üçin göni pyçak.

4. Uzakdaky ýerlerde az enjam enjamlaşdyrylmagyna mümkinçilik berýän ýeň görnüşi.

5. 360 ° deşik aragatnaşygyny gaty gaýalarda ulanmak üçin integral spiral pyçak.

6. Magnit izolýasiýasyny talap edýän programmalar üçin magnit däl stabilizatorlar.

Surat:

API burawlamak Hytaýyň aşaky buraw palçyk motory palçyk bilen işleýän aşaky buraw guralydyr. Palçyk nasosyndan palçyk aýlanyp geçýän klapan arkaly hereketlendirijä girýär we döredilen motor rozetkasy bilen rozetkanyň arasyndaky basyş peselmegi, şeýle basyşyň peselmegi hereketlendirijiniň aýlanmagyna itergi berer we tork we aýlaw tizligini uniwersal mil we geçiriji wilka bilen az-azdan geçirer. . Aşakdaky motor häsiýeti esasan onuň emläk parametrlerine baglydyr. Bu önüm adaty tehnologiýadan emele gelen rotorlaryň örtülmezligi üçin ýokary we täze örtük tehnologiýasyny ulanýar. Güýji we durmuşy ep-esli gowulaşýar. Gorizontal ugrukdyryjy buraw, birleşdirilen buraw, klaster guýulary, ýodajyk guýulary we guýy işleýşi, Coiled Tubing Operation we ş.m. ulanylýar.doburaw motor

Aşakdaky hereketlendiriji polo positiveitel süýşýän aşaky motor (PDM) görnüşidir.  pressureokary basyşly buraw suwuklygy buraw baldagyndan aşaky hereketlendirijä girenden soň, suwuk basyş rotory aýlanmaga mejbur edýär, buraw maksadyna ýetmek üçin torky birneme geçirýär.

24 esasy ölçeg spesifikasiýasy bilen (statoryň daşky diametri bilen kesgitlenýär) 1 7/8 "~ 26" guýy ululygyndaky dürli motorly gurnamalar: 1-11 / 16 ", 2-1 / 8", 2-3 / 8 ", 2-7 / 8", 3-1 / 8 ", 3-1 / 2", 3-3 / 4 ", 4", 4-1 / 8 ", 4-3 / 4", 5 ", 5-1 / 4 ", 5-7 / 8", 6-1 / 4 ", 6-1 / 2", 6-3 / 4 ", 7-1 / 4", 7-3 / 4 ", 8 ", 8-1 / 4", 8-1 / 2 ", 9", 9-5 / 8 ", 11-1 / 4".

Gurluş görnüşiöz içine alýargöni, ýeke egilmek, goşa egilmek, burçy sazlamak we ş.m.. Atylylyga çydamly temperatura diapazony 250 ° F (120 ℃) ​​ýa-da 250 than (120 ℃) ​​-dan az, 250 ℉ (120 ℃) ​​bilen 355 ℉ (180 ℃) aralygynda bolýar. Şeýle hem, ähli aýratynlyklary berip bilerisýag esasly palçyk çydamly hereketlendiriji we doýgun duzly palçyk çydamly hereketlendiriji.

Ajaýyp aýratynlyklar

Dürli aýlanma tizligi we tork, ýokary netijelilik, giň akym aralygy, rahat işlemek, aňsat hyzmat etmek, ýokary ygtybarlylyk, uzak ömri.

Ygtybarly programma

Howpsuz buraw işini üpjün etmek üçin ýeterlik güýç we ýörite ýykylan köp sanly enjam.

Ordinaryönekeý aşaky motor aşakdaky böleklerden durýar:

(1) atüzýän gurnama ýa-da By-pass klapan gurnama

(2) Rotoryň damja garşy gurnama

(3) Kuwwat bölümini ýygnamak

(4) alhliumumy şaft gurnama

(5) Ruletka gurnama

Ordinaryönekeý çukur hereketlendirijisinden başga-da, buraw işiniň dürli talaplaryny kanagatlandyrmak üçin dolandyrylýan aşaky hereketlendirijini düzmek üçin ýörite maksatly aşakdaky komponentler bar:

(1) ugrukdyryjy bogun

(2) Bogun egreliň (geçelgäniň ýokarsynda ýa-da aşagynda ýerleşýär)

ýeke ýa-da iki gezek egilýän aşaky motorly klapan)

(3) Geçiş güýji bölümi

(4) Berkidilen jaý (0 ~ 3 ° kesgitlenen burç bilen)

(5) Düzülip bilinýän jaý

(6) Rulman gurnamasynda ýaşaýyş stabilizatory

(7) Üýtgeýän stabilizator

 aşaky buraw motory

(Käbir modeller salgylanmak üçin şu ýere gelýär, has köp modeller we deatils pls biziň bilen habarlaşýar.)

(Elbetde, jikme-jik çyzgy berip bilýän bolsaňyz, hususan-da podşipnikler ýaly käbir bölekleri üpjün etmek mümkin.)

Her bir aşaky palçyk hereketlendirijisi hünär synag skameýkasynda synagdan geçirilýär we gowşurylan palçyk hereketlendirijisi 100% kepillendirilen, soň synag hasabaty size berler.

Her bir çukur palçyk hereketlendirijisi gowy iş ýagdaýy we dogry işlemek bilen 7 ~ 10 gün yzygiderli işläp biler.

Elbetde, satuwdan soň onlaýn hyzmat hem islendik wagt elýeterlidir.

Kuwwat bölümi:

Taşlamaga garşy enjam

Ball Drive Univershliumumy Shaft Assy

ABH Assy

Driveshaft Mandrel TC radial podşipnik gutardy

Tamamlanan ýaşaýyş jaý geçirijisi

Güýç bölüminiň synag skameýkasy Downhole motor synag skameýkasy
