Utangulizi wa Jumla:
Vijiti vya PLATO vya kuelea na kuchimba visima ni vya kuelea, kuchimba vichuguu, kuchimba mashimo marefu, benchi na viwanda vya kuchimba visima. Fimbo hizi zinazalishwa kwa sehemu za pande zote au za hexagonal katika miundo yote ya kawaida ya thread, na katika uhusiano wa Mwanaume / Mwanaume (M/M) au Mwanaume / Mwanamke (M/F). Vijiti vyetu vyote vya kuchimba visima na upanuzi vinatibiwa kwa joto na carburization au masafa ya juu, pamoja na phosphorization.
Sehemu za msalaba wa pande zote zimeenea zaidi kwa maombi ya upanuzi wa kuchimba visima. Fimbo ya pande zote ina nyenzo ndogo na hivyo ni nyepesi kushughulikia na ya gharama nafuu kuliko fimbo ya hexagonal ya ukubwa sawa. Wakati fimbo ya hexagonal ni faida hasa kwa kuchimba visima na kuchimba visima. Kuongezeka kwa ugumu wa vijiti vya kuchimba visima vya hexagonal huziwezesha kupunguza kupotoka kwa shimo na huongeza umwagaji kwa kusafisha mashimo. Hata kwa sehemu kubwa ya msalaba, chuma cha pembe sita bado kinaweza kuchukua kipenyo sawa na chuma cha duara sawa.
Vijiti vya M/F hutoa miunganisho mikali zaidi na ni rahisi kushughulikia na kwa haraka zaidi kuunganishwa kuliko vijiti vya M/M, na vinaweza kutoboa mashimo yaliyonyooka zaidi.
Mbinu ya Carburization hutumiwa hasa katika utengenezaji wa vijiti vikubwa vya kipenyo ili kuhakikisha utendaji bora. Carburizing ni kwa ajili ya kuimarisha fimbo nzima kutoa nje juu ya eneo lote la uso wa fimbo. Vyuma vya kaboni hutumiwa hasa katika matumizi ya chini ya ardhi na ambapo maji hutumiwa kama njia ya kusafisha. Mbinu ya High Frequency hutumiwa kimsingi katika utengenezaji wa vijiti vidogo vya kipenyo ili kupunguza udhaifu wa vyuma vya kuchimba visima. High Frequency ni kwa ajili ya kuimarisha tu ncha za thread ya fimbo. Hii hutoa maisha marefu ya bidhaa na vile vile kufaa zaidi kwa hitaji la hali ya kuchimba visima zaidi. Vyuma vinavyotengenezwa kwa mbinu hii hutumika hasa katika uchimbaji wa visima vya uso ambapo hewa ndio njia kuu ya kusukuma maji. Phosphorising ni kuboresha uwezo wa kuzuia mmomonyoko wa eneo lote la uso wa fimbo ya nje.

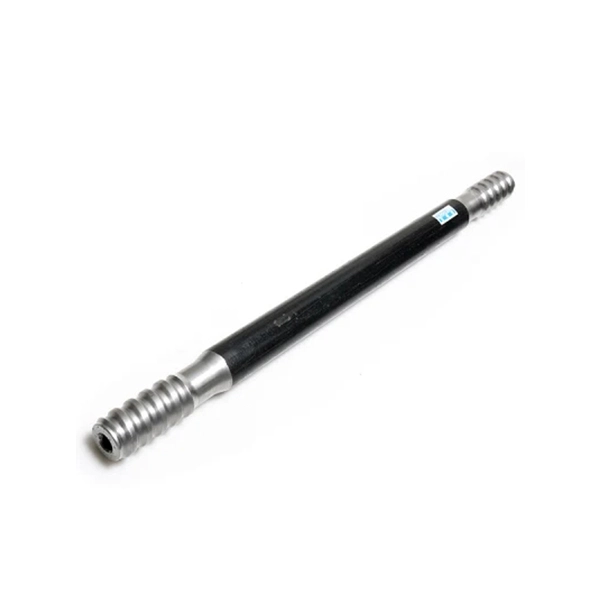

Bidhaa | Zana ya Juu ya Kuchimba Miamba ya Nyundo - Fimbo ya Kuchimba |
Majina Mengine | fimbo ya juu ya kuchimba nyundo, fimbo ya kuchimba nyuzi, fimbo ya kuchimba miamba, fimbo ya kuchimba madini, fimbo ya kuchimba miamba ya nyuzi |
Nyenzo | Muundo Aloi Steel |
Maombi | Uchimbaji Mifereji, Uchimbaji madini, Uchimbaji mawe, Ulipuaji na Ujenzi wa Miundombinu |
Uchimbaji wa uso na Bolting, Uchimbaji Benchi, Uchimbaji wa uzalishaji, Uchimbaji wa mashimo marefu, Utiririshaji | |
Uzi | R22, R25, R28, R32, R35, R38, T38, T45, T51, GT60, ST58, ST68, etc. |
Aina ya Fimbo | Fimbo ya MM (Uzi wa Mwanaume/Mwanamke): Fimbo ya upanuzi, fimbo ya Drifter |
Fimbo ya MF (Uzi wa Mwanaume/Mwanaume): Speedrod, MF drifter fimbo | |
Chimba bomba, bomba la mwongozo | |
Aina ya Mwili | Hexagonal drill fimbo, Round drill fimbo |
Kipenyo | 20mm~87mm |
Urefu | 260mm~6400mm |
Muundo Maalum | Inakubalika |
Muhtasari wa Vipimo:
Vipimo vya viboko | Urefu | Uzi unaoendeshwa | Kufaa Bits Thread | Msururu wa Mashimo ya Kuchimba | ||||
M-M | M-F | |||||||
mm | mguu | mm | mguu | mm | inchi | |||
Hex.25 | 915 ~ 3700 | 3 ~ 12 | 610 ~ 1220 | 2 ~ 4 | R25, R28, R32 | R25 | 33 ~ 51 | 1 19/64 ~ 2 |
Hex.28 | 2100 ~ 4920 | 6 3/4 ~ 16 | 1220 ~ 3050 | 4 ~ 10 | R28, R32, R38 | R28 | 37 ~ 51 | 1 29/64 ~ 2 |
Hex.32 | 2400 ~ 5530 | 7 7/8 ~ 18 | R28, R32, R38, T38 | R32 | 40 ~ 64 | 1 37/64 ~ 2 1/2 | ||
Round32 | 915 ~ 4310 | 3 ~ 14 | 915 ~ 4270 | 3 ~ 14 | R32, R38, T38 | R32 | 45 ~ 64 | 1 3/4 ~ 2 1/2 |
Hex.35 | 2670 ~ 6100 | 8 5/8 ~ 20 | 3700 ~ 6400 | 12 ~ 21 | R32, R38, T38 | R32 | 45 ~ 76 | 1 3/4 ~ 3 |
Round39 | 610 ~ 6095 | 2 ~ 20 | 610 ~ 6095 | 2 ~ 20 | R38, T38, T45 | T38, T45 | 57 ~ 89 | 2 1/4 ~ 3 1/2 |
Round46 | 1830 ~ 6095 | 6 ~ 20 | 1525 ~ 6095 | 5 ~ 20 | T38, T45, T51 | T45, T51 | 70 ~ 102 | 2 3/4 ~ 4 |
Round52 | 3050 ~ 6095 | 10 ~ 20 | 1525 ~ 6095 | 5 ~ 20 | T45, T51 | T45, T51 | 76 ~ 127 | 3 ~ 5 |
Jinsi ya kuagiza?
Urefu + Thread + Umbo la Mwili na Kipenyo
Mchakato wa Uzalishaji wa Viboko vya kuchimba
