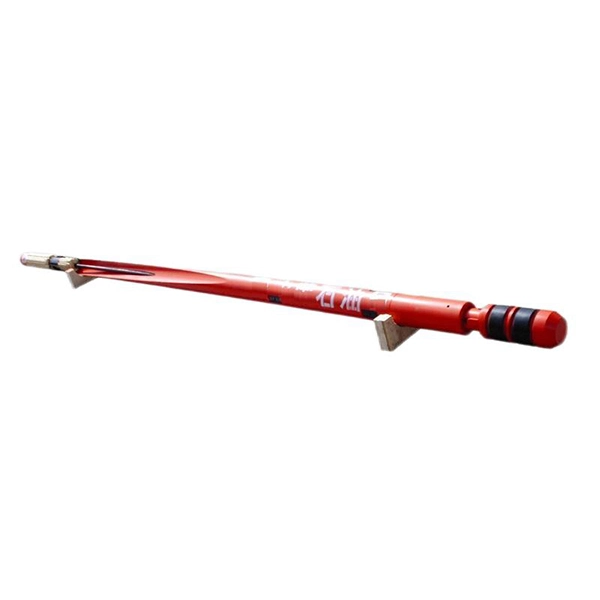

Integral Construction Hydraulic Pressure Whipstock

CLICK_ENLARGE

Description

Betsaka ny toeram-pitrandrahana solika ao an-toerana sy any ivelany no tonga amin'ny dingana fitrandrahana antonony farany. Nitombo tsikelikely ny fanarenana ny lavadrano taloha sy ny fanodinana ny lozam-pifamoivoizana. Ny teknolojia sidetracking amin'ny varavarankely dia nampiasaina ho fomba lehibe hamahana ny olana.

Ny fanakanana ny varavarankelin'ny whipstock mahazatra dia mila ny fihenan'ny whipstock sy ny fanapahana varavarankely dingana roa, ny fandidiana sarotra sy ny vidiny lafo.

Ny whipstock fanerena hidraulika fananganana integral dia manana fiasa tsotra, famehezana matanjaka, tombony amin'ny fanapahana varavarankely fohy sns.

Ny fananganana integral hydraulic pressure whipstock dia manana ampahany roa: whipstock sy varavarankely fanapahana fikosoham-bary.

Whipstock

Whipstock dia mampiasa fomba famehezana seza hydraulic, famehezana seza matanjaka, fampandehanana mora. Ny tarehiny mitongilana dia cambered surface mampiasa fitsaboana mafy, rehefa manapaka varavarankely, ny fikosoham-bary taper mifanojo indrindra amin'ny endrika mitongilana, fanerena ny fanerena azo fehezina mora foana, nihena kenda ny fandavahana sy ny bit bouncing. Ny anatiny dia manangana rafitra fifindran'ny tsindry manokana, azo antoka sy azo itokisana.Ny fitaovana anatiny manidy tena dia hohatsaraina, amin'ny fampiasana ny axial sy circumferential amin'ny tenany manokana, manatsara ny fahatokisana ny fitaovana.

Window Cutting Milling Taper

Ao amin'ny casing, whipstock sy ny fikosoham-baravarankely cone fikosoham-bary mifanentana amin'ny famitana ny varavarankely. whipstock sy ny varavarankely fanapahana fikosoham-bary taper amin'ny optimisé famolavolana ny fitaovana endrika, fanapahana sisiny Angle, fifantenana ny firaka sakana, manao ny varavarankely fanapahana sy ny fikojakojana integrally, hanatsara ny fanorenana haingana, fohy ny fotoana fanorenana.

Ireo masontsivana fototra sy fanondroan'ny fahombiazana

ampiharina sodina	Whipstock				Window Cutting Milling Cone			nalaina fiviliana	nalaina hafanana	famehezana karazana
	drafitra lafiny	Bevel fiolahana	Bevel NY FAHARETANY	Tahaka ny Arc savaivony	drafitra lafiny	Karazana buckle	clipping tsindry

51/2＂ (φ139.7)	φ116x3464	3.2°	1900	φ125	φ116x540	211x230	40KN	≤40°	≤200℃	Famehezana fanerena mivantana

7＂ (φ177.8)	φ150x3960	3.2°	2515	φ165	φ150x630	311x330	60KN

95/8＂ (φ244.4)	φ210x4850	4°	2650	φ225	φ210x710	411x430	80KN

API Drilling Sinoa Downhole Drilling Mud Motor dia karazana fitaovana fandavahana downhole ampiasain'ny fotaka. Ny fotaka avy amin'ny paompy fotaka dia miditra amin'ny motera amin'ny alàlan'ny valva bypass, ary ny fihenan'ny tsindry eo amin'ny fidirana sy ny fivoahan'ny motera noforonina, ny fihenan'ny tsindry toy izany dia hitarika ny rotator amin'ny motera hihodina, ary hampita ny torque sy ny hafainganam-pandehan'ny rotary amin'ny alàlan'ny shaft universal sy shaft transmission. . Ny fananan'ny motera downhole dia miankina indrindra amin'ny mari-pamantarana fananany. Ity vokatra ity dia mampiasa ny teknolojia avo sy vaovao amin'ny coating mba hialana amin'ny fametahana ny rotors vokatry ny teknolojia nentim-paharazana. Mihatsara be ny heriny sy ny fiainany. Izy io dia azo ampiharina amin'ny Drilling Directional Horizontal, fandavahana mitambatra, lavadrano cluster, lavadrano sidetrack sy workover tsara, Operation Tubing Coiled, sns.domaotera fandavahana wnhole

Ny maotera ambany lavaka dia karazana motera midina midina tsara (PDM).Aorian'ny fidiran'ny fluid fandavahana amin'ny tsindry ambony ao amin'ny motera ambany avy amin'ny tahon'ny fandavahana, manery ny rotaka hanodina izay mamindra torque mankany amin'ny bit mba hahatratrarana ny tanjona fandavahana.

Fivoriambe maotera isan-karazany ho an'ny habe 1 7/8"~26" miaraka amin'ny famaritana ny refy lehibe 24 (izay fantatra amin'ny savaivony ivelany ny stator): 1-11/16", 2-1/8", 2-3/8 ", 2-7/8", 3-1/8", 3-1/2", 3-3/4", 4", 4-1/8", 4-3/4", 5", 5-1/4", 5-7/8", 6-1/4", 6-1/2", 6-3/4", 7-1/4", 7-3/4", 8 ", 8-1/4", 8-1/2", 9", 9-5/8", 11-1/4".

Endriky ny rafitradia ahitanamahitsy, miondrika tokana, miondrika indroa, zoro azo amboarina sy ny sisa. Ny hafanana mahatohitra hafanana dia misy 250°F (120°C) na latsaky ny 250℉ (120°C), ary eo anelanelan’ny 250 ℉(120°C) ka hatramin’ny 355℉ (180°C). Afaka manome ny famaritana rehetra ao anatin'izanymaotera mahatohitra fotaka miorina amin'ny menaka sy maotera mahatohitra fotaka masira.

Endri-javatra miavaka

Ny tahan'ny fihodinana isan-karazany sy ny torque, ny fahaiza-manao avo lenta, ny fampandehanana midadasika, ny fampandehanana milamina, ny fikojakojana mora, ny fahatokisana avo, ny fiainana maharitra.

Fampiharana azo antoka

Hery sahaza sy fitaovana maro porofo tsy milatsaka mba hiantohana azo antoka ny fandavahana.

Paramètre ara-teknika

Ny maotera ambany lavaka tsotra dia ahitana ireto singa manaraka ireto:

(1) Fivoriana mitsingevana na fivorian'ny valva By-pass

(2) Fivoriana miady amin'ny rotsak'orana

(3) Fivoriana fizarana herinaratra

(4) Fivoriam-bozaka eran-tany

(5) Fivoriana mitondra

Ho fanampin'ny maotera ambany lavaka tsotra dia misy ireto singa manaraka ireto ho an'ny tanjona manokana mba hanamboarana motera midina ambanin'ny tany azo fehezina mba hahafeno ny fepetra takian'ny fandavahana:

(1) Fifandraisana mivantana

(2) Fondrona miondrika (apetraka eo ambony na eo ambany bypass

valva mba hamoronana motera miondrika tokana na roa)

(3) Fizarana herinaratra hollow by-pass

(4) Fomba fiondrika raikitra (miaraka amin'ny zoro raikitra 0~3°)

(5) Trano fiolahana azo amboarina

(6) Mpanamafisana trano amin'ny fivoriambe mitondra

(7) Stableizer azo ovaina

motera fandavahana downhole

(Misy modely eto ho an'ny fanondroanao, modely bebe kokoa sy deatils pls mifandraisa aminay.)

(Mazava ho azy fa azo atao ihany koa ny fanamboarana, raha mbola afaka manome sary amin'ny antsipiriany ianao, indrindra fa ny ampahany sasany toy ny bearings.)

Ny motera fotaka midina tsirairay dia voasedra eo amin'ny dabilio andrana matihanina ary ny motera fotaka midina naterina dia 100% azo antoka fa mahafeno fepetra, dia homena anao ny tatitra andrana.

Ny motera fotaka tsirairay dia afaka miasa tsy tapaka mandritra ny 7 ~ 10 andro miaraka amin'ny fepetra miasa tsara sy ny fandidiana marina.

Mazava ho azy fa misy ihany koa ny serivisy aorian'ny fivarotana an-tserasera amin'ny fotoana rehetra.

Type		5LZ73 7.0	5LZ89 7.0	5LZ95 7.0	7LZ95 3.5	9LZ95 7.0	5LZ120 7.0
Haben'ny lavaka	Mm	95~121	114~152	118~152	118~152	118~152	149~200
Haben'ny lavaka	In	33/4~43/4	41/2~6	45/8~6	45/8~6	45/8~6	57/8~77/8
Karazana kofehy	Top	23/8"REG	23/8"REG	27/8"REG	27/8"TBG	27/8"REG	31/2"REG
Karazana kofehy	ambany	23/8"REG	23/8"REG	27/8"REG	27/8"REG	27/8"REG	31/2"REG
Ny fihenan'ny tsindry amin'ny nozzle	Mpa	1.4~7	1.4~7	1.4~7	1.4~3.5	1.4~7	1.4~7
Manoro ny Flow	L/S	3~8	3~8	7~12	7~11	6~10	9~14
Bit rotary	R/Min	109~291	95~200	90~195	120~240	90~200	95~200
Ny fihenan'ny tsindry maotera	Mpa	2.4	2.4	3.2	2.4	2.4	3.2
Torque miasa	N.M	460	628~838	1260~1630	723~960	750~1020	1480~1820
Torque lagging	N.M	650	1300	2200	1500	1550	2440
Hery mivoaka	KW	4.7~12.5	7.3~15.3	13.6~29.5	18~24	8.3~18.5	16.4~34.5
Lanja kely soso-kevitra	T	4.7~12.5	2.0	2.5	1.0	2.5	3
Max lanja kely	T	2.5	3.0	5	1.5	5	5
NY FAHARETANY (mm)	Mahitsy	3450	3570	4450	2500	3590	5085
NY FAHARETANY (mm)	Curve tokana	3450		4675		3590	5335
lanja (Kg)	Mahitsy	100	98	140	89	120	390
lanja (Kg)	Curve tokana	102		150		120	420

Type		5LZ165 7.0	5LZ165 7.0	5LZ172 7.0	5LZ197 7.0	5LZ210 7.0	5LZ244 7.0
Haben'ny lavaka	Mm	213~251	213~251	213~251	251~311	251~375	311~445
Haben'ny lavaka	In	83/8~97/8	83/8~97/8	83/8~97/8	97/8~121/4	97/8~143/4	121/4~171/4
Karazana kofehy	Top	41/2"REG	41/2"REG	41/2"REG	51/2"REG	65/8"REG	65/8"REG
Karazana kofehy	ambany	41/2"REG	41/2"REG	41/2"REG	65/8"REG	65/8"REG	75/8"REG
Ny fihenan'ny tsindry amin'ny nozzle	Mpa	1.4~7	1.4~7	1.4~7	1.4~7	1.4~7	1.4~7
Manoro ny Flow	L/s	20~28	20~28	25~35	25~57	35~50	50~75
Bit rotary	R/min	90~160	80~150	90~160	86~196	100~160	100~160
Ny fihenan'ny tsindry maotera	Mpa	2.4	3.2	4.0	4.0	4.0	4.0
Torque miasa	N.m	2750~3960	3860~4980	5860~6970	7800~9350	9980~11900	12870~13970
Torque lagging	N.m	6300	8470	11550	18690	19600	23000
Hery mivoaka	Kw	31.6~56.2	37~69.4	60.4~107.4	70~160	115~183	140~225
Lanja kely soso-kevitra	T	8	8	10	16	17	18
Max lanja kely	T	16	16	16	24	28	30
NY FAHARETANY (mm)	Mahitsy	5930	6830	7230	8470	8400	9060
NY FAHARETANY (mm)	Curve tokana	6180	7080	7480	8720	8660	9320
lanja (Kg)	Mahitsy	742	820	930	1140	1460	1980
lanja (Kg)	Curve tokana	772	850	970	1195	1520	2050
