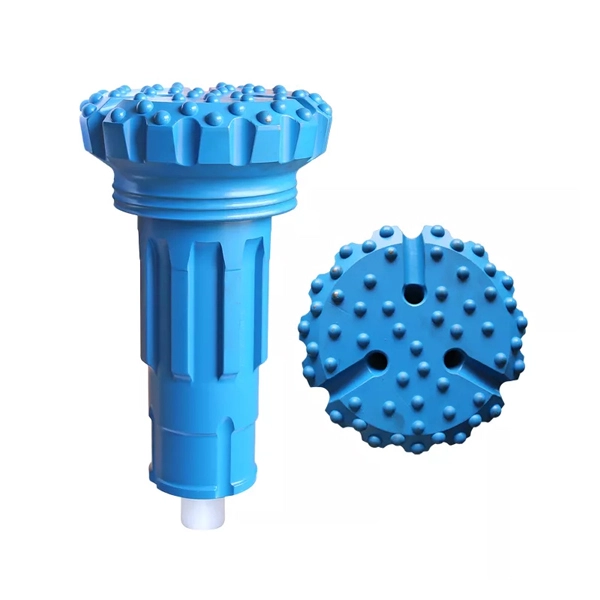

مته فشار هوای بالا DTH
CLICK_ENLARGE
مقدمه کلی:
PLATO در موقعیتی است که طیف گسترده‌ای از مته‌های DTH را با تمام قطرهای طرح‌های ساق چکش تولیدکنندگان رایج برای مطابقت با کاربردهای مختلف حفاری ارائه می‌کند. تمام مته‌های DTH ما نیز CAD طراحی شده‌اند، CNC برای بدنه بی‌نقص ساخته شده‌اند، و چندین عملیات حرارتی برای افزایش سختی، فشرده‌سازی سطحی برای مقاومت در برابر خستگی، در نتیجه افزایش طول عمر محصول برای حداکثر سایش و عملکرد در سخت‌ترین حفاری‌ها انجام می‌شوند. شرایط علاوه بر این، تمام این بیت‌ها از فولادهای آلیاژی با کیفیت بالا ساخته شده‌اند و به نوک‌های کاربید تنگستن با کیفیت عالی برای نرخ نفوذ عالی مجهز شده‌اند.
پلاتو معمولاً دارای سه طرح سر بیت اصلی است: صورت صاف، محدب و مقعر. اینها برای کاربردهای خاص برای انواع سنگ، سختی و شرایط طراحی شده اند:
| نوع چهره | فشار مناسب | برنامه های کاربردی | تشکل های معمولی | راستی سوراخ | نرخ نفوذ |
| جلو تخت | بالا | بسیار سخت و ساینده | گرانیت، سنگ آهک سخت، بازالت | نمایشگاه | خوب |
| مقعر | کم تا متوسط | متوسط تا سخت، کمتر ساینده، شکسته | گرانیت، سنگ آهک سخت، بازالت | خیلی خوب | نمایشگاه |
| محدب | کم تا متوسط | نرم تا متوسط سخت، غیر ساینده | سنگ آهک، سنگ آهک سخت، شیل | میانگین | عالی |
انتخاب بیت های مناسب
عمر مفید بیت و نرخ نفوذ مهمترین معیار در انتخاب بیت مناسب برای یک برنامه خاص است. در بیشتر موارد، تمرکز بر روی بهره‌وری است، بنابراین ویژگی‌های حذف سریع قلمه‌ها ترجیح داده می‌شوند تا اطمینان حاصل شود که دکمه‌ها تمیز و با حداقل خرد شدن مجدد هستند.
بیت DTH سنگ های برش ابزار است و تحت فشار شدید پیستون ضربه ای و همچنین برش های ساینده ای است که از بیت با سرعت بالا عبور می کنند. هنگام انتخاب بیت مناسب برای عملکرد بهینه، باید بین نفوذ و عمر بیت تعادل برقرار کنید. در مواقعی که می‌توانید با موفقیت عمر بیت را فدای نفوذ کنید، قانون سرانگشتی را به خاطر بسپارید که می‌گوید افزایش 10 درصدی در نفوذ حداقل 20 درصد از دست دادن عمر بیت را پوشش می‌دهد.
نمای کلی مشخصات:
بیت چکش فشار متوسط و بالا:
| اندازه چکش | سبک ساقه چکشی | قطر بیت | طراحی چهره | درج اشکال | |
| mm | اینچ | ||||
| 2 | BR1 | 64~76 | 2 1/2 ~ 3 | FF، CV | S، P، B، C |
| 2.5 | BR2، Minroc 2، AHD25 | 76~90 | 3 ~ 3 1/2 | FF، CV | S، P، B، C |
| 3.5 | BR 3، Minroc 3، Mach33/303، DHD3.5، TD35، XL3، Mission 30، COP32، Secoroc3، COP34 | 85~105 | 3 3/8 ~ 4 1/8 | FF، CV | S، P، B، C |
| 4 | DHD340A/DHD4, COP44, Secoroc4/44, Numa4, Mincon 4, SD4(A34-15), QL40, Mission 40, COP42, Mach 40/44, Dominator 400, XL4 | 105~130 | 4 1/8 ~ 5 | FF، CV، CC | S، P، B، C |
| 5 | DHD350R, COP54, Secoroc5/54, Mach 50, SD5(A43-15), BR5V, COP54 Gold, QL50, TD50/55, HP50/55, Patriot 50, Mission 50/55, COP52, XL5/5.5 | 137~165 | 5 3/8 ~ 6 1/2 | FF، CV، CC | S، P، B، C |
| 6 | DHD360, DHD6/6.5, SF6, COP64, Secoroc 6, Challenger/Patriot 6, XL61/PD61, Mach 60, COP64 Gold, QL60, SD6(A53-15)/PD6, ADEC-6M, TD60/65/70, HP60/HP65, Mission 60/60W/65, COP62, XL6 | 152~203 | 6 تا 8 | FF، CV، CC | S، P، B، C |
| 8 | DHD380, COP84, Secoroc 84, Mach 80, Challenger/Patriot 80, SD8(63-15), XL8, QL80, Mission 80/85 | 203~305 | 8 تا 12 | FF، CV، CC | S، P، B |
| 10 | SD10, Numa100 | 241~356 | 9 1/2 ~ 14 | FF، CC | S |
| 12 | DHD112, XL12, Mach132, Mach120, SD12(A100-15), NUMA120, NUMA125 | 305~419 | 12 ~ 16 1/2 | FF، CC | S |
| 14 | ACD145 | 381~470 | 15 ~ 18 1/2 | FF، CC | S |
| 18 | ACD185 | 445~660 | 17 1/2 ~ 26 | FF، CC | S |
| 20 | ACD205 | 495~711 | 19 1/2 ~ 28 | FF، CC | S |
| 24 | ACD245 | 711~990 | 28 تا 39 | FF، CC | S |
| 32 | ACD325 | 720~1118 | 28 1/2 ~ 44 | FF، CC | S |
طراحی چهره: FF = جلوی صاف، CV = محدب، CC = مقعر.
پیکربندی دکمه ها: S=نیم کروی (گرد)، P=پارابولیک، B=بالستیکی، C=مخروطی تیز.
بیت های کم فشار DTH بیت چکشی:
| سبک ساقه | اندازه بیت | طراحی چهره | درج اشکال | |
| mm | اینچ | |||
| J60C, CIR65 | 65~70 | 2 1/2 ~ 2 3/4 | FF، CV، CC | اس، پی |
| J70C, CIR70 | 75~80 | 3 ~ 3 1/4 | FF، CV، CC | اس، پی |
| J80B, CIR80/80X | 83~90 | 3 3/8 ~ 3 1/2 | FF، CV، CC | اس، پی |
| CIR90 | 90~130 | 3 1/2 ~ 5 | FF، CV، CC | اس، پی |
| J100B, CIR110/110W | 110~123 | 4 3/8 ~ 4 7/8 | FF، CV، CC | اس، پی |
| J150B, CIR150/150A | 155~165 | 6 1/8 ~ 6 1/2 | FF، CV، CC | اس، پی |
| J170B, CIR170/170A | 170~185 | 6 3/4 ~ 7 1/4 | FF، CV، CC | اس، پی |
| J200B, CIR200W | 200~220 | 7 7/8 ~ 8 5/8 | FF، CV، CC | اس، پی |
طراحی چهره: FF = جلوی صاف، CV = محدب، CC = مقعر.
تنظیمات دکمه: S=نیم کروی (گرد)، P=پارابولیک.
چگونه سفارش دهیم؟
نوع ساقه + قطر + طراحی صورت + پیکربندی دکمه
