Deflektor für Öl und Gas

Oil Well Drilling Tools

Deflektor für Öl und Gas

Beschreibung

Unsere Ablenkwerkzeuge haben zwei Arten: Abweiser vom Ankertyp und Ablenker vom hydraulischen Einstellschlupftyp. Hydraulische Einstellung Gleitabweiser liefern genaue Ausrichtung Festsitzdichtungsvorteile usw.

Wenn das Reservoirbereichsgehäuse ernsthaft beschädigt oder der Reservoirsand vergraben oder eingestürzt ist, kann der Brunnen nicht produzieren, um das obere Gehäuse zu verwenden, die Bohrkosten zu senken, Fensterschneiden auf dem oberen Gehäuse über der Ölschicht ablenken zu lassen, um a zu bilden neues Loch zum Bohren.

Das interne Fenster-Sidetracking ist eine entscheidende Methode, wenn ein abweichendes Bohrloch mit ernsthaft beschädigter unterer Verrohrung gebohrt wird, um die obere Verrohrung zu verwenden und die Produktionskapazität des Bohrlochs aufzubauen.

Werkzeuge zum Ablenken von Fenstern, hauptsächlich einschließlich Deflektor und Fensterfräskegel.

Grundlegende Parameter und Leistungsindikatoren

Produkt Spezifi- Kation Und Code	Zutreffend Gehäuse	Strukturell Form	Gesamt Abmessungen (mm)	Fase Winkel	Fase Länge (mm)	Fenster Länge (mm)	Zutreffend Also Abweichung	Zutreffend Also Temperatur	Einstellung Methode	Verbindung Gewinde
DXQ102	5"(ф127)	Häufigste Art	ф102×3210	3℃	1730	1600-1800	≤40°	≤200°	Hydraulische Einstellung durch Kugeleinspritzung ★ oder direkte hydraulische Einstellung	2⅞REG
DXQ102F		Auslaufschutzart	ф102×3720
DXQ114	5½" (ф139.7)	Häufigste Art	ф114×3450		1900	1800-2000				NC31★or 2⅞REG
DXQ114F		Auslaufschutzart	ф114×3960
DXQ142	6⅝"(ф168.28)	Häufigste Art	ф142×3940		2415	2000-2200				NC38★or 3½REG
DXQ142F		Auslaufschutzart	ф142×4450
DXQ150	7"(ф177.8)	Häufigste Art	ф150×4000		2515	2400-2500				NC38★or 3½REG
DXQ150F		Auslaufschutzart	ф150×4200
DXQ160	9⅝"(ф193.68)	Häufigste Art	ф160×4200		2700	2500-2700				NC38★or 3½REG
DXQ160F		Auslaufschutzart	ф160×4400
DXQ210	9⅝"(ф244.5)	Häufigste Art	ф210×4600	4℃	2600	2700-3000				NC50★or 4½REG
DXQ210F		Auslaufschutzart	ф210×4800
DXQ300	13⅜"(ф339.7)	Häufigste Art	ф300×5600		4030	3800-4300				NC50★or 4½REG
DXQ300F		Auslaufschutzart	ф300×5800

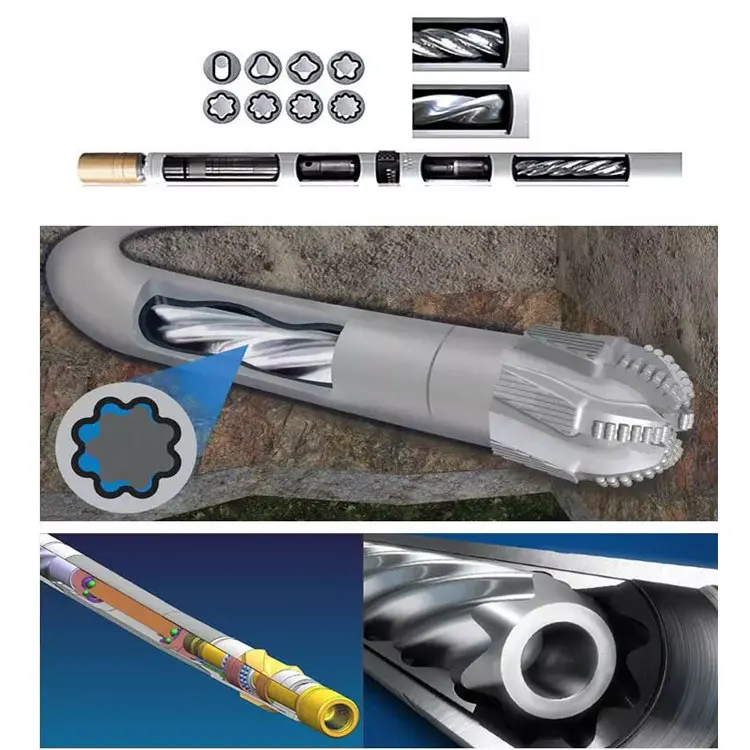

API Drilling Chinese Downhole Drilling Mud Motor ist eine Art Bohrlochbohrwerkzeug, das durch Schlamm angetrieben wird. Der Schlamm von der Schlammpumpe gelangt über das Bypassventil in den Motor, und es entsteht ein Druckabfall zwischen Motoreinlass und -auslass. Dieser Druckabfall treibt den Motorrotator an, sich zu drehen, und überträgt das Drehmoment und die Drehzahl über die Universalwelle und die Übertragungswelle auf den Bohrer . Die Eigenschaft des Bohrlochmotors hängt hauptsächlich von seinen Eigenschaftsparametern ab. Dieses Produkt verwendet die hochmoderne und neue Technologie der Beschichtung, um eine Beschichtung der Rotoren zu vermeiden, die aus der traditionellen Technologie resultiert. Seine Stärke und Lebensdauer werden stark verbessert. Es ist anwendbar auf Horizontal Directional Drilling, Composite Drilling, Cluster Wells, Sidetrack Wells und Well Workover, Coiled Tubing Operation usw.doVolllochbohrmotor

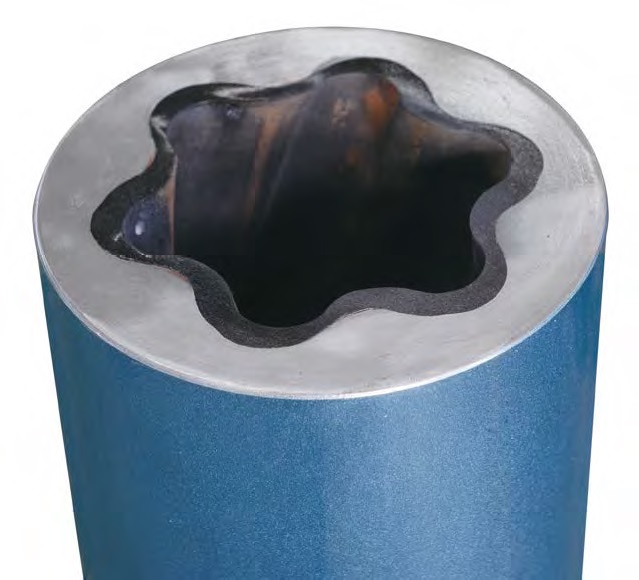

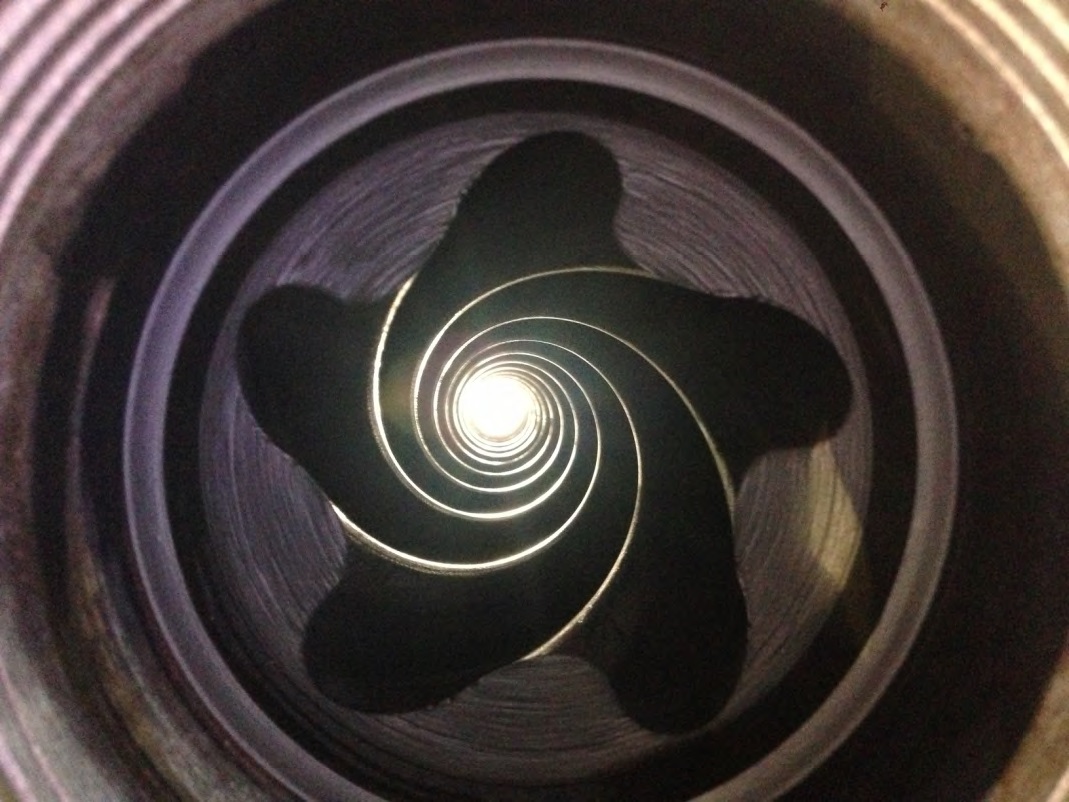

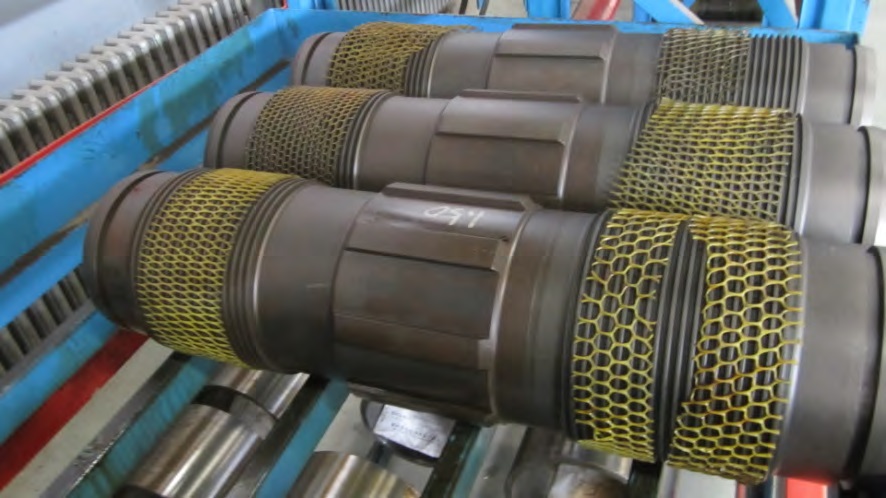

Bohrlochmotor ist eine Art Bohrlochmotor mit positiver Verdrängung (PDM).Nachdem Hochdruck-Bohrflüssigkeit vom Bohrgestänge in den Bohrlochmotor eintritt, zwingt der Flüssigkeitsdruck den Rotor, sich zu drehen, wodurch das Drehmoment auf den Meißel übertragen wird, um den Bohrzweck zu erreichen.

Verschiedene Bohrloch-Motorbaugruppen für Bohrlochgröße 1 7/8"~26" mit 24 Hauptabmessungsspezifikationen (die durch den Außendurchmesser des Stators identifiziert werden): 1-11/16", 2-1/8", 2-3/8 ", 2-7/8", 3-1/8", 3-1/2", 3-3/4", 4", 4-1/8", 4-3/4", 5", 5-1/4", 5-7/8", 6-1/4", 6-1/2", 6-3/4", 7-1/4", 7-3/4", 8 ", 8-1/4", 8-1/2", 9", 9-5/8", 11-1/4".

Strukturformbeinhaltetgerade, einfache Biegung, doppelte Biegung, Winkel einstellbar und so weiter. Der hitzebeständige Temperaturbereich liegt zwischen 120 °C (250 °F) oder weniger als 120 °C (250 °F) und zwischen 120 °C (250 °C) und 180 °C (355 °F). Wir können auch alle Spezifikationen bereitstellen, einschließlichSchlammbeständiger Motor auf Ölbasis und schlammbeständiger Motor mit gesättigtem Salzwasser.

Herausragende Eigenschaften

Verschiedene Drehzahlen und Drehmomente, hoher Wirkungsgrad, großer Durchflussbereich, reibungsloser Betrieb, einfache Wartung, hohe Zuverlässigkeit, lange Lebensdauer.

Sichere Anwendung

Ausreichende Stärke und speziell konstruierte mehrfache absturzsichere Vorrichtungen, um einen sicheren Bohrvorgang zu gewährleisten.

Technische Parameter

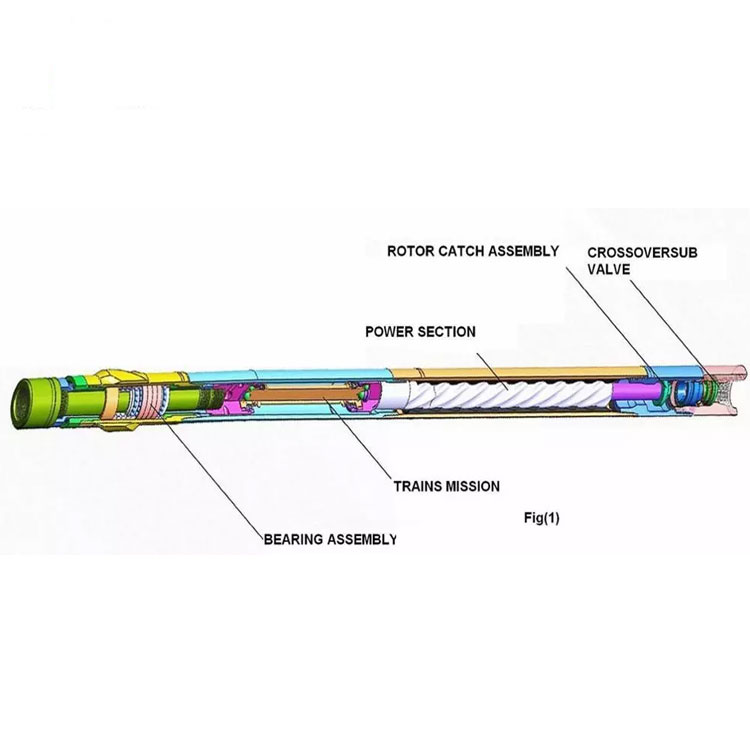

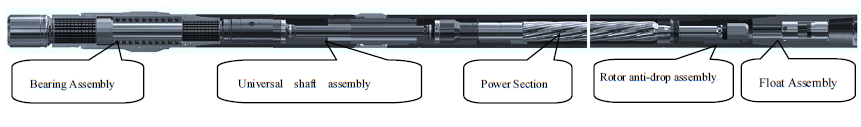

Der gewöhnliche Bohrlochmotor besteht aus den folgenden Komponenten:

(1) Schwimmerbaugruppe oder Bypassventilbaugruppe

(2) Rotor-Anti-Fall-Baugruppe

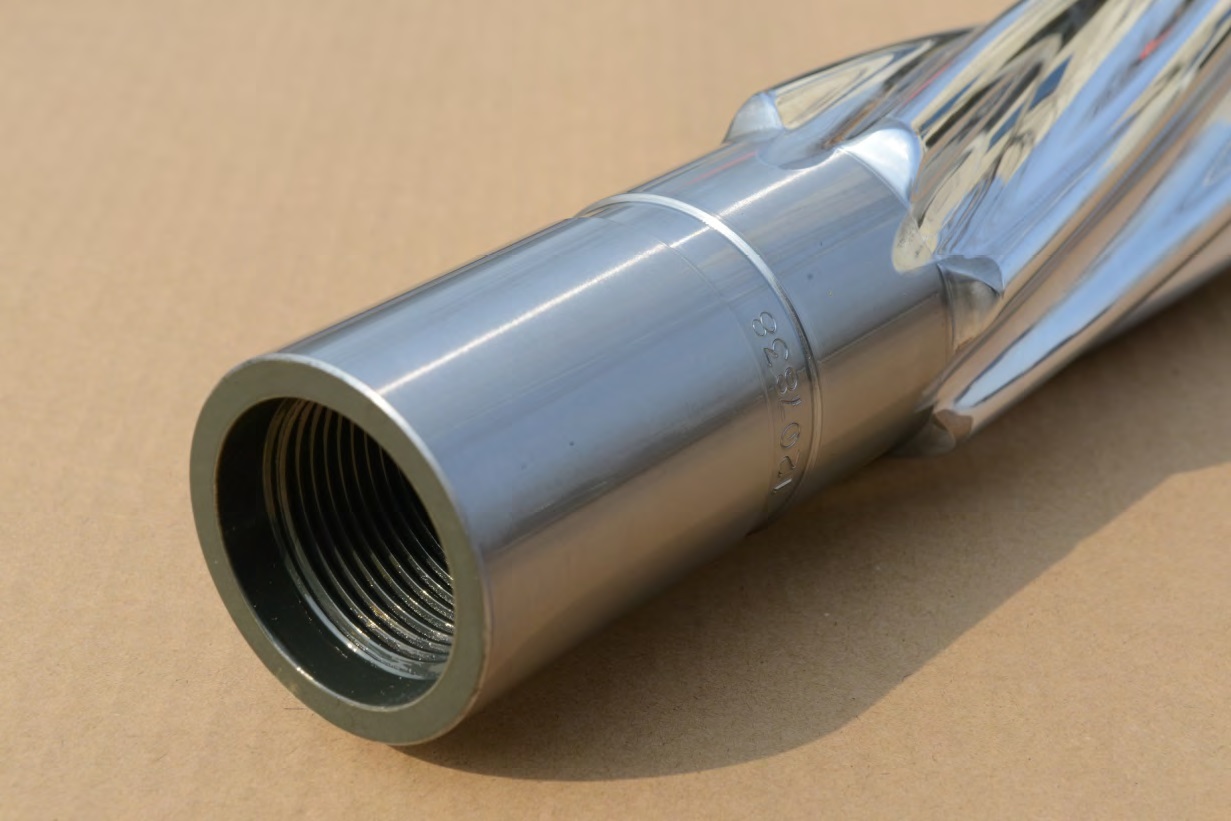

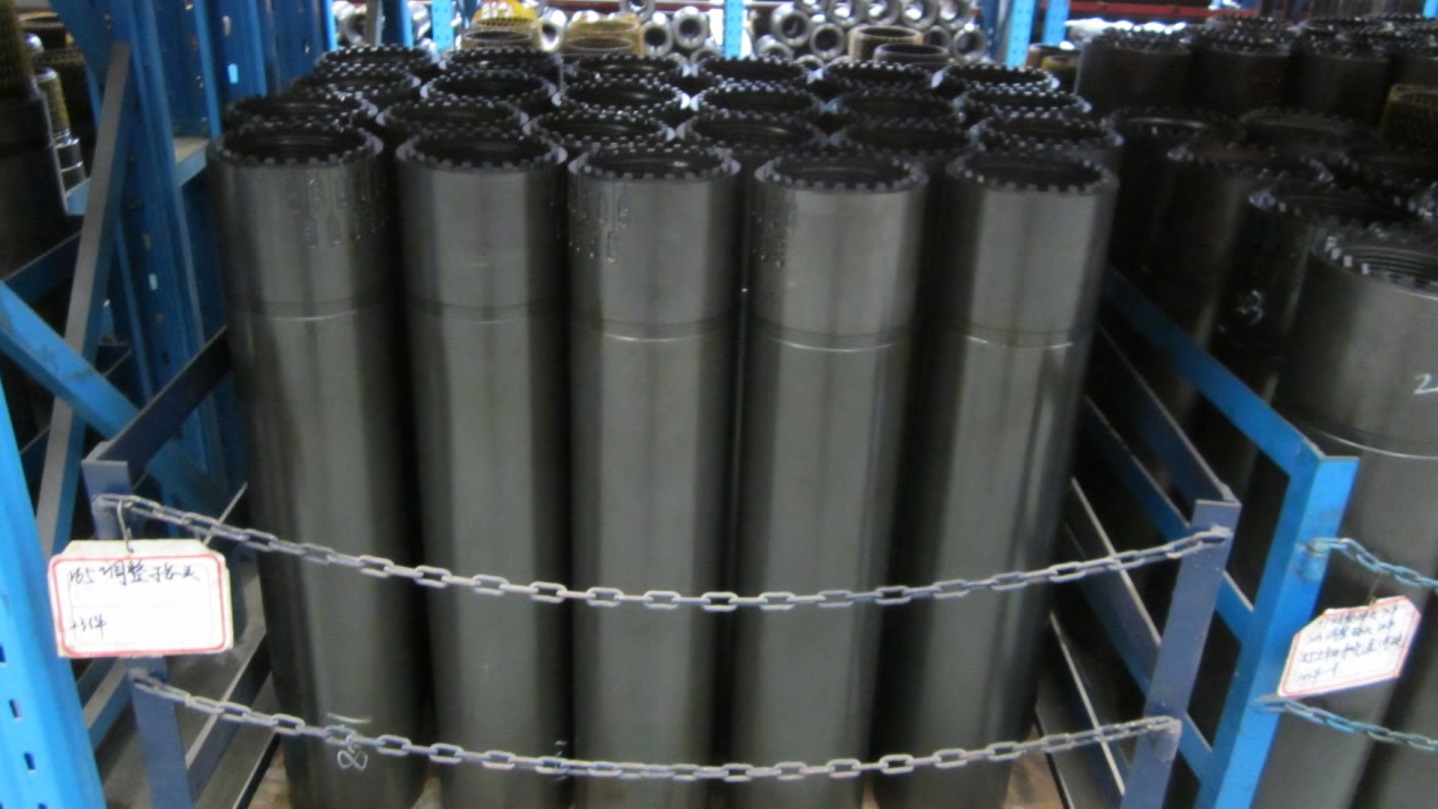

(3) Montage des Leistungsteils

(4) Universalwellenbaugruppe

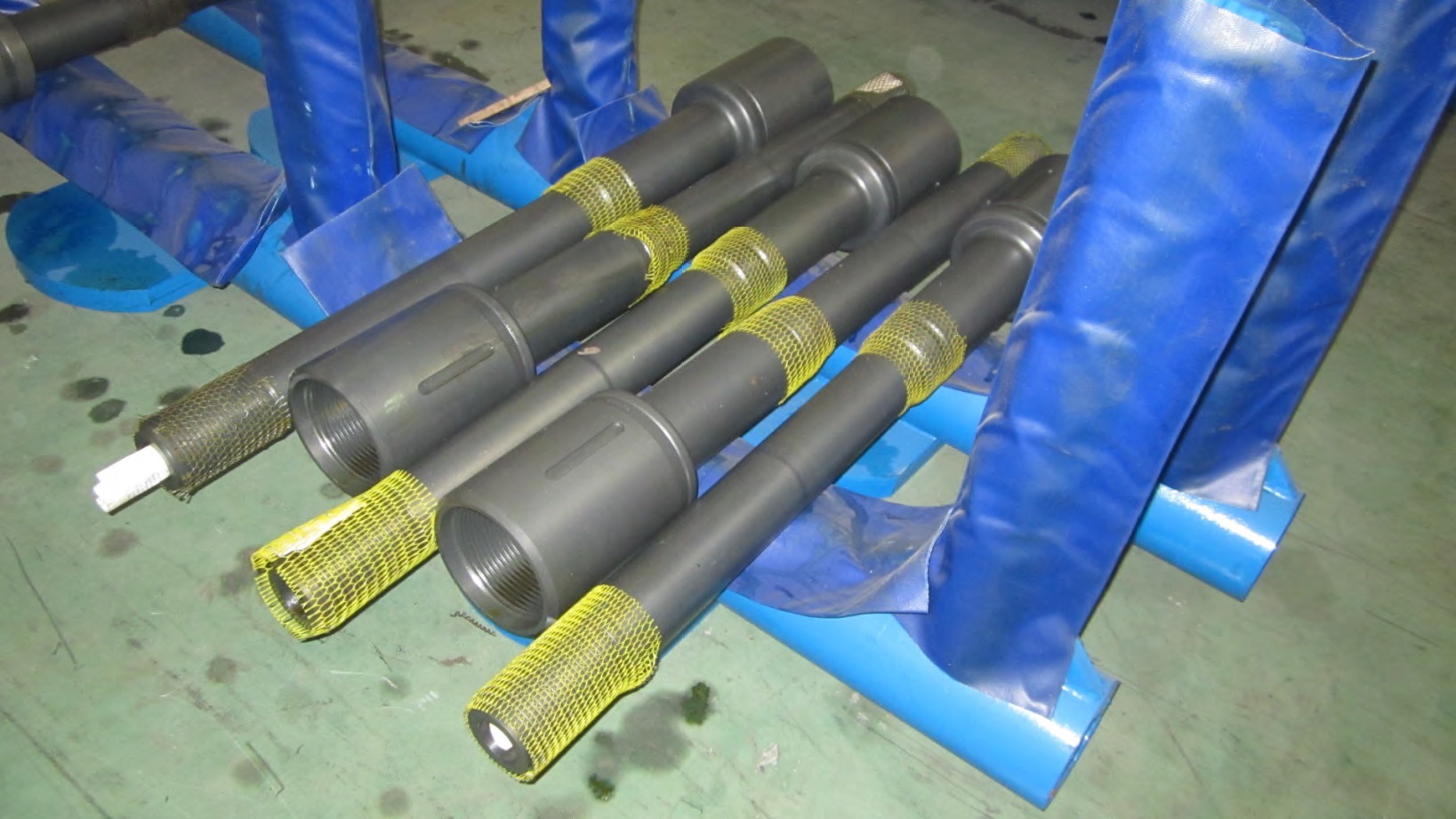

(5) Lagerbaugruppe

Zusätzlich zum gewöhnlichen Bohrlochmotor sind die folgenden Komponenten für spezielle Zwecke erhältlich, um einen lenkbaren Bohrlochmotor zusammenzustellen, um verschiedene Anforderungen des Bohrbetriebs zu erfüllen:

(1) Richtungsgelenk

(2) Biegegelenk (über oder unter Bypass montiert

Ventil, um einen Einfach- oder Doppelkrümmungs-Bohrlochmotor zu bilden)

(3) Hohles Bypass-Leistungsteil

(4) Gehäuse mit fester Biegung (mit festem Winkel von 0 bis 3 °)

(5) Einstellbares gebogenes Gehäuse

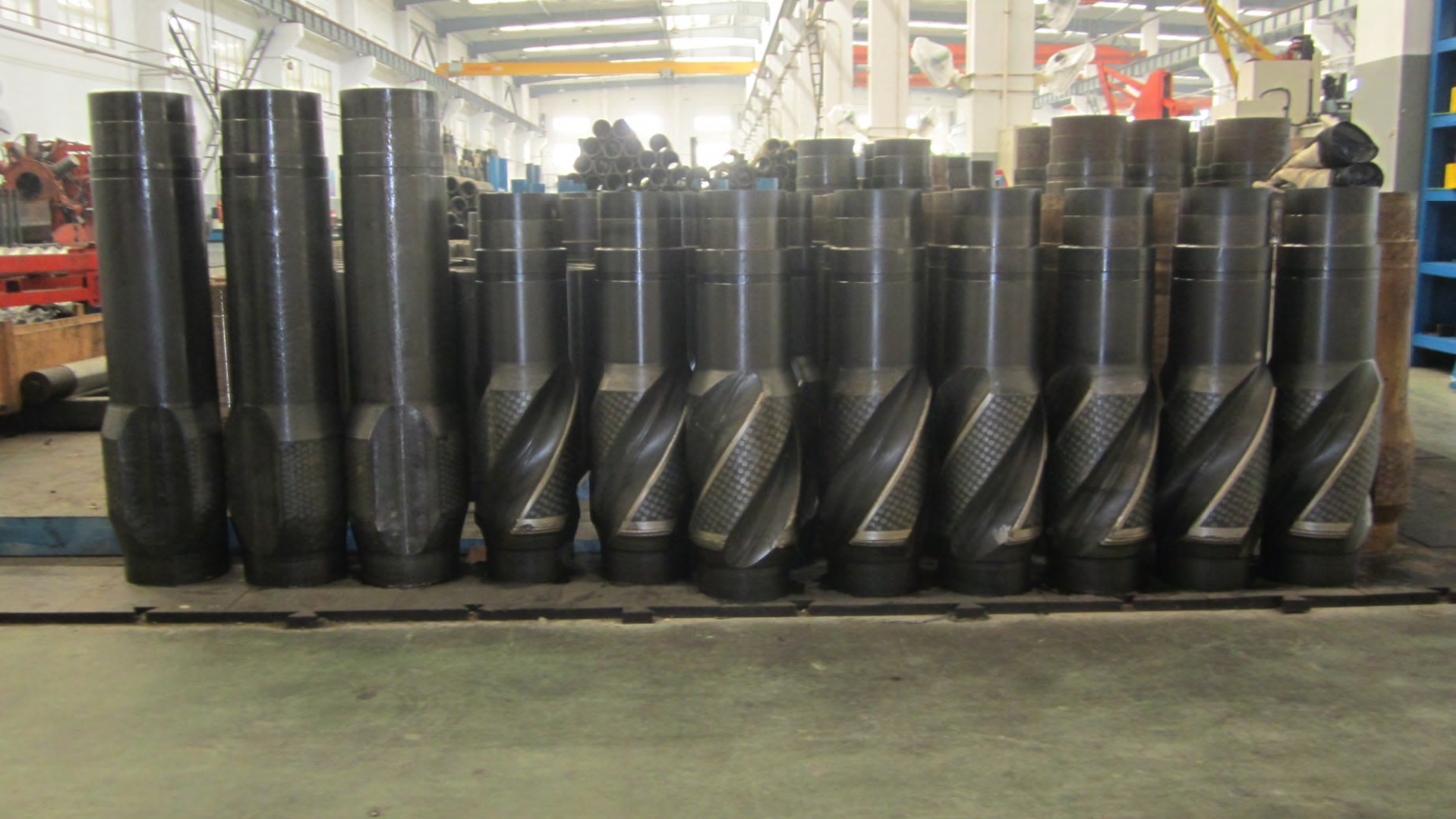

(6) Gehäusestabilisator an der Lagerbaugruppe

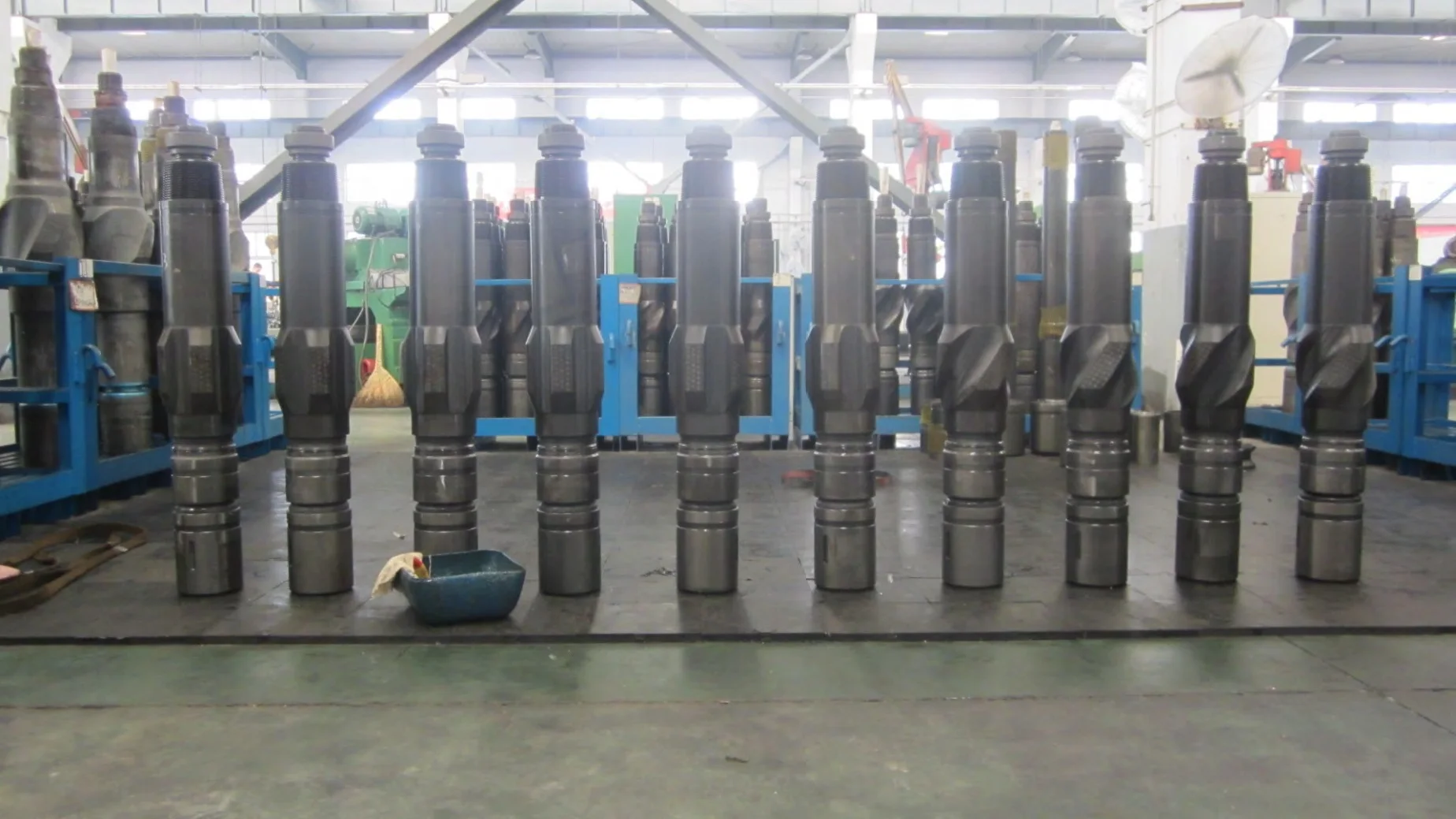

(7) Wechselbarer Stabilisator

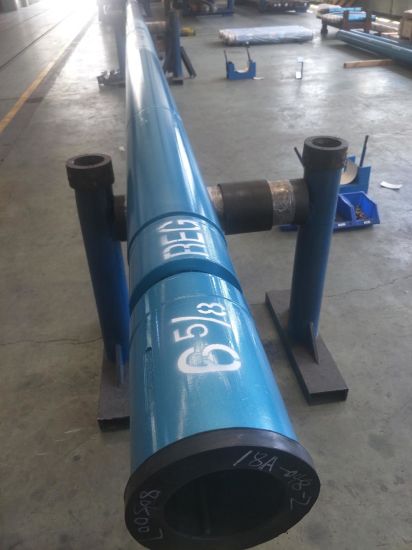

Bohrmotor für Bohrlöcher

(Einige Modelle sind hier als Referenz, weitere Modelle und Details kontaktieren Sie uns bitte.)

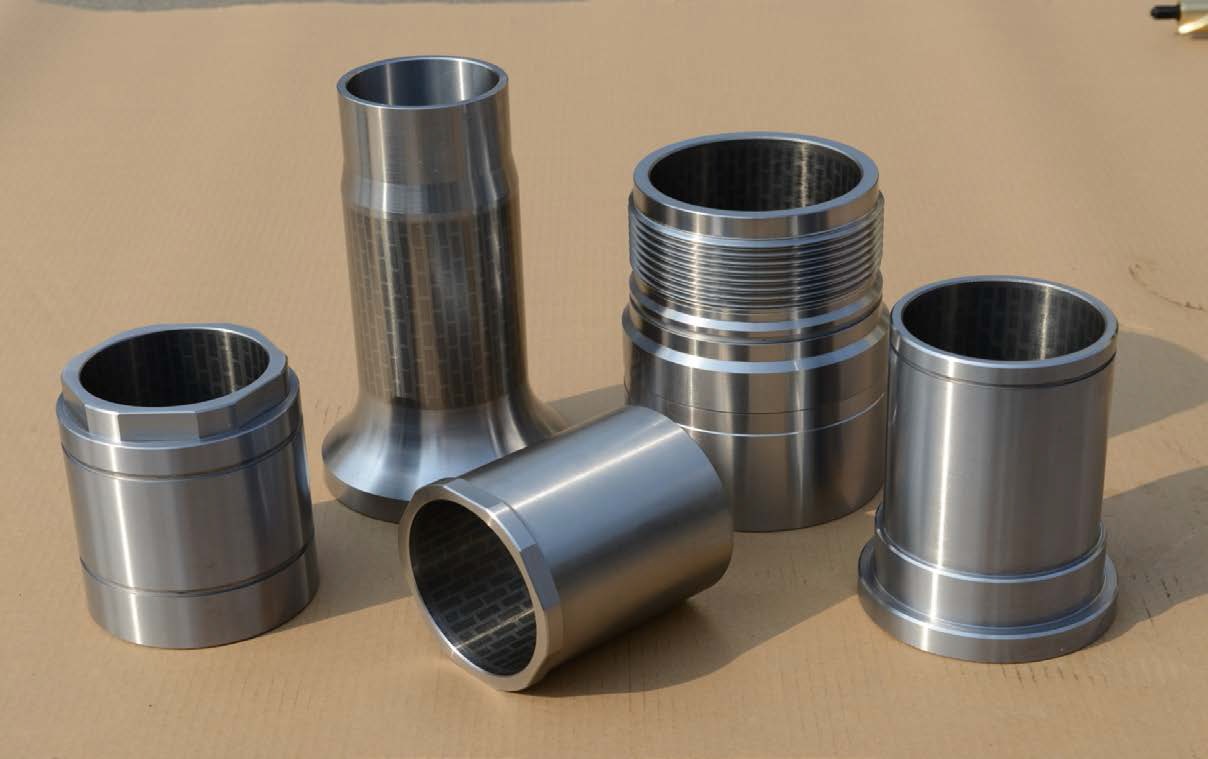

(Natürlich ist auch eine kundenspezifische Anpassung zulässig, solange Sie eine detaillierte Zeichnung bereitstellen können, insbesondere einige Teile wie Lager.)

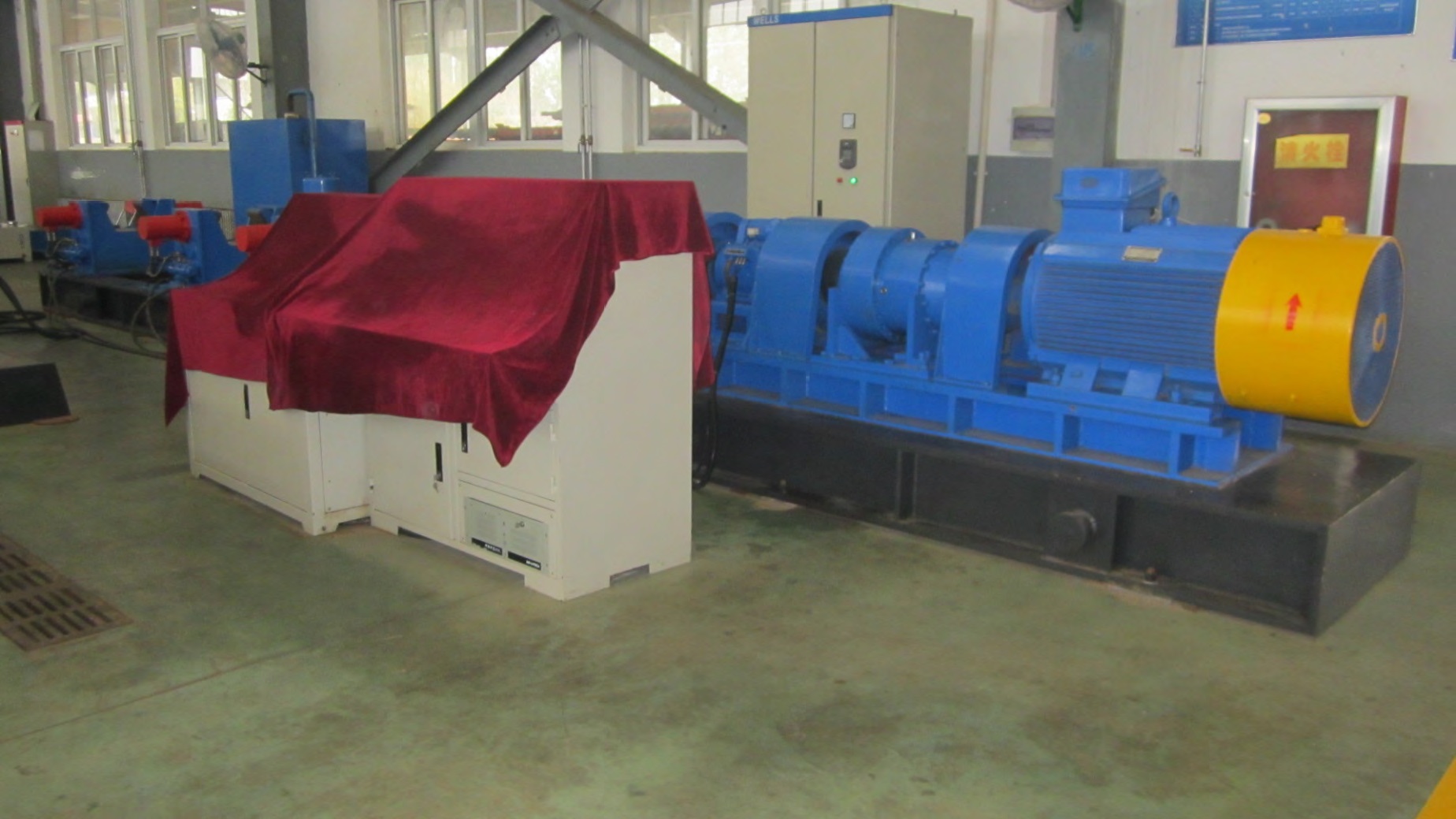

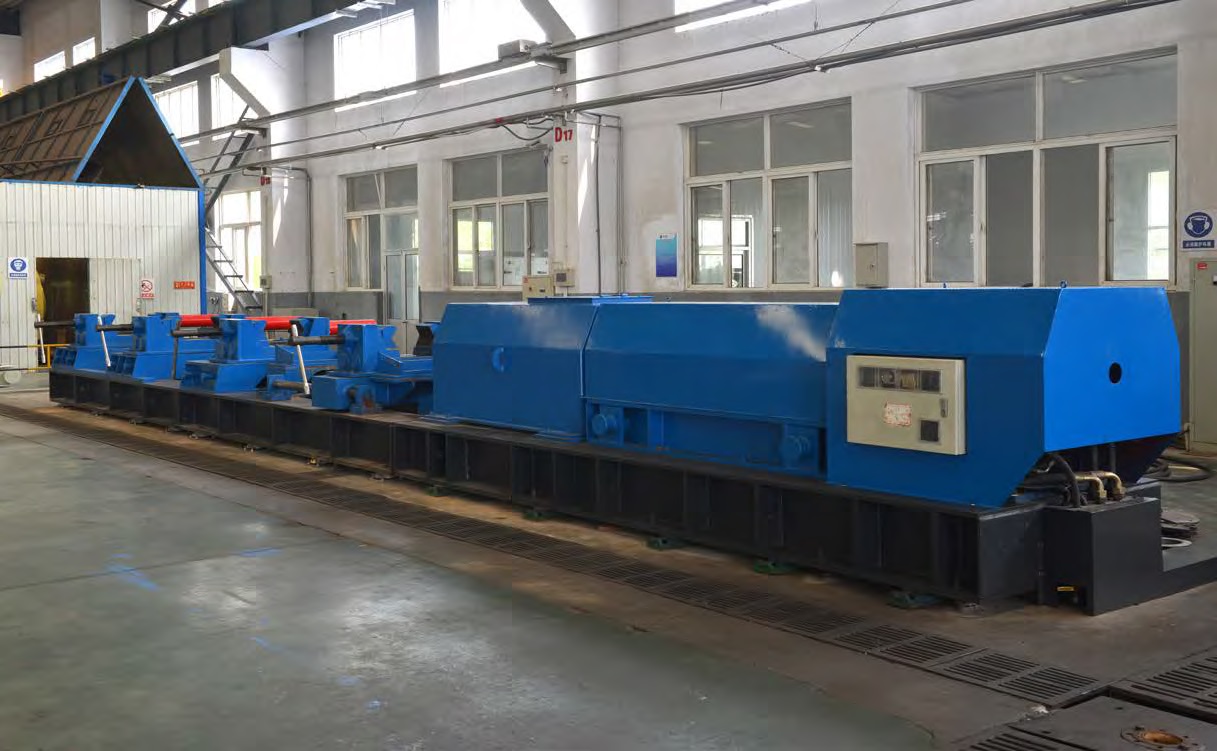

Jeder Bohrloch-Schlammmotor wird auf dem professionellen Prüfstand getestet und der gelieferte Bohrloch-Schlammmotor ist zu 100 % garantiert qualifiziert, dann wird Ihnen der Testbericht zur Verfügung gestellt.

Jeder Bohrlochschlammmotor kann bei gutem Betriebszustand und korrektem Betrieb 7 bis 10 Tage ununterbrochen arbeiten.

Selbstverständlich steht Ihnen auch der Online-After-Sale-Service jederzeit zur Verfügung.

Typ		5LZ73 7.0	5LZ89 7.0	5LZ95 7.0	7LZ95 3.5	9LZ95 7.0	5LZ120 7.0
Lochgröße	Mm	95~121	114~152	118~152	118~152	118~152	149~200
Lochgröße	In	33/4~43/4	41/2~6	45/8~6	45/8~6	45/8~6	57/8~77/8
Gewindetyp	Spitze	23/8"REG	23/8"REG	27/8"REG	27/8"TBG	27/8"REG	31/2"REG
Gewindetyp	Unterseite	23/8"REG	23/8"REG	27/8"REG	27/8"REG	27/8"REG	31/2"REG
Düsendruckabfall	Mpa	1.4~7	1.4~7	1.4~7	1.4~3.5	1.4~7	1.4~7
Flow empfehlen	L/S	3~8	3~8	7~12	7~11	6~10	9~14
Bit rotierend	U/Min	109~291	95~200	90~195	120~240	90~200	95~200
Motordruckabfall	Mpa	2.4	2.4	3.2	2.4	2.4	3.2
Arbeitsdrehmoment	N.M	460	628~838	1260~1630	723~960	750~1020	1480~1820
Nachlaufendes Drehmoment	N.M	650	1300	2200	1500	1550	2440
Ausgangsleistung	KW	4.7~12.5	7.3~15.3	13.6~29.5	18~24	8.3~18.5	16.4~34.5
Empfohlenes Bitgewicht	T	4.7~12.5	2.0	2.5	1.0	2.5	3
Maximales Bitgewicht	T	2.5	3.0	5	1.5	5	5
Länge (mm)	Gerade	3450	3570	4450	2500	3590	5085
Länge (mm)	Einzelne Kurve	3450		4675		3590	5335
Gewicht (Kg)	Gerade	100	98	140	89	120	390
Gewicht (Kg)	Einzelne Kurve	102		150		120	420

Typ		5LZ165 7.0	5LZ165 7.0	5LZ172 7.0	5LZ197 7.0	5LZ210 7.0	5LZ244 7.0
Lochgröße	Mm	213~251	213~251	213~251	251~311	251~375	311~445
Lochgröße	In	83/8~97/8	83/8~97/8	83/8~97/8	97/8~121/4	97/8~143/4	121/4~171/4
Gewindetyp	Spitze	41/2"REG	41/2"REG	41/2"REG	51/2"REG	65/8"REG	65/8"REG
Gewindetyp	Unterseite	41/2"REG	41/2"REG	41/2"REG	65/8"REG	65/8"REG	75/8"REG
Düsendruckabfall	Mpa	1.4~7	1.4~7	1.4~7	1.4~7	1.4~7	1.4~7
Flow empfehlen	L/s	20~28	20~28	25~35	25~57	35~50	50~75
Bit rotierend	U/Min	90~160	80~150	90~160	86~196	100~160	100~160
Motordruckabfall	Mpa	2.4	3.2	4.0	4.0	4.0	4.0
Arbeitsdrehmoment	Nm	2750~3960	3860~4980	5860~6970	7800~9350	9980~11900	12870~13970
Nachlaufendes Drehmoment	Nm	6300	8470	11550	18690	19600	23000
Ausgangsleistung	Kw	31.6~56.2	37~69.4	60.4~107.4	70~160	115~183	140~225
Empfohlenes Bitgewicht	T	8	8	10	16	17	18
Maximales Bitgewicht	T	16	16	16	24	28	30
Länge (mm)	Gerade	5930	6830	7230	8470	8400	9060
Länge (mm)	Einzelne Kurve	6180	7080	7480	8720	8660	9320
Gewicht (Kg)	Gerade	742	820	930	1140	1460	1980
Gewicht (Kg)	Einzelne Kurve	772	850	970	1195	1520	2050
